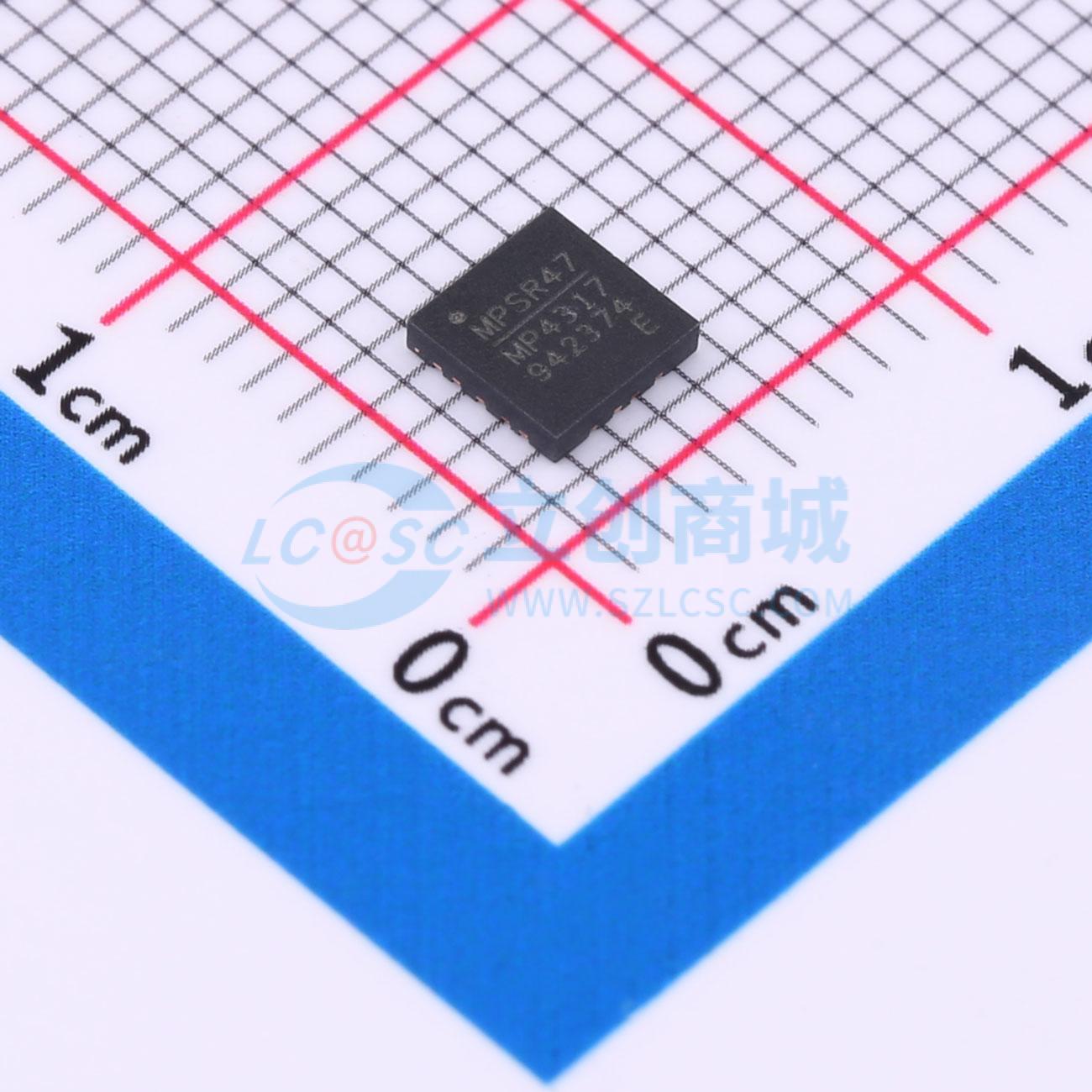

温馨提醒：图片仅供参考，商品以实物为准

MPQ4317GRE-AEC1-Z

具有扩频功能的45V、7A、低静态电流同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入30V以上，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MPQ4317GRE-AEC1-Z
商品编号: C6595652
商品封装: QFN-20(4x4)
包装方式: 编带
商品毛重: 0.32克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ4317 是一款可配置频率的同步降压开关稳压器，集成了内部高端和低端功率 MOSFET。它采用电流模式控制，可提供高达 7A 的高效输出电流 (IOUT)，实现快速环路响应。 3.3V 至 45V 的宽输入电压 (VIN) 范围适用于汽车输入环境中的各种降压应用。1.7μA 的关断模式静态电流使其可用于电池供电的应用。通过在轻载条件下降低开关频率 (fSW) 以减少开关和栅极驱动器损耗，可在宽负载范围内实现高功率转换效率。开漏电源正常信号指示输出是否在其标称电压的 95% 至 105% 范围内。频率折返有助于防止启动期间电感电流 (IL) 失控。热关断功能可确保可靠的容错操作。该器件还提供高占空比和低压差模式，适用于汽车冷启动条件。 MPQ4317 采用 QFN - 20 (4mmx4mm) 封装。

商品特性

3.3V 至 45V 宽工作 VIN 范围
7A 连续输出电流 (IOUT)
1.7μA 低关断电源电流
18μA 睡眠模式静态电流
内部 48mΩ 高端 MOSFET (HSFET) 和 20mΩ 低端 MOSFET (LSFET)
适用于汽车电池应用的 350kHz 至 1000kHz 可配置开关频率 (fSW)
可与外部时钟同步
异相同步时钟输出
固定输出选项：3.3V、5V
用于降低 EMI 的扩频频率 (FSS)
用于降低 EMI 的对称 VIN
电源正常 (PG) 输出
外部软启动 (SS)
100ns 最小导通时间
可选的高级异步调制 (AAM) 模式或强制连续导通模式 (FCCM)
低压差模式
带打嗝模式的过流保护 (OCP)
采用 QFN - 20 (4mmx4mm) 封装
采用可焊侧翼封装
符合 AEC - Q100 1 级标准

应用领域

汽车信息娱乐系统
汽车仪表盘
高级驾驶辅助系统 (ADAS)
工业电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~45V
	输出电压	-
	输出电流	7A
	开关频率	350kHz~1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
