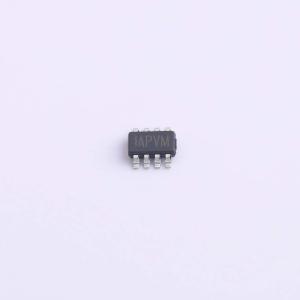

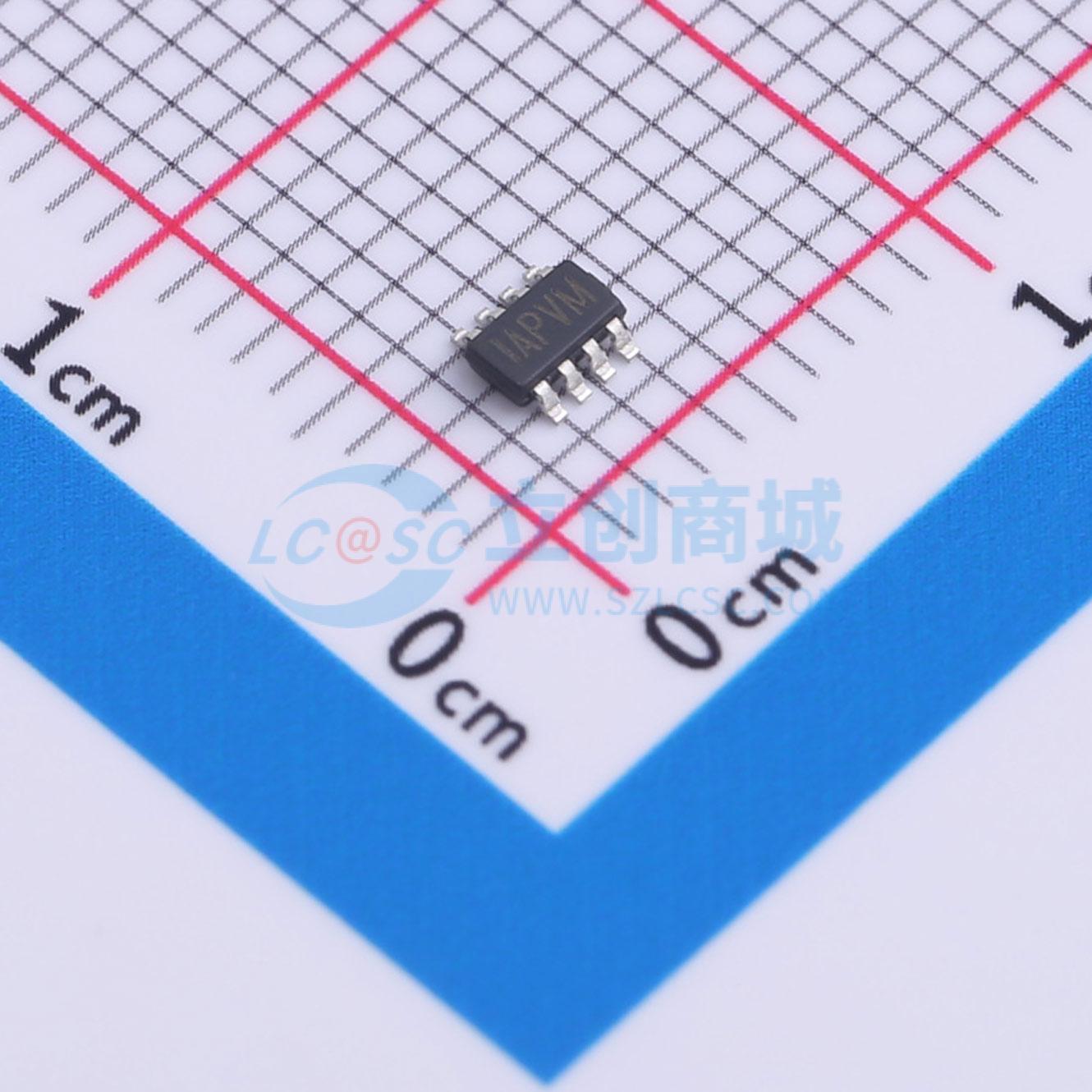

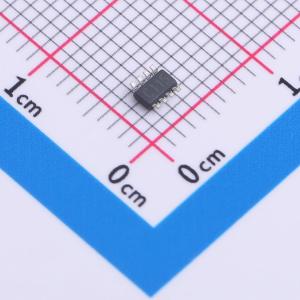

温馨提醒：图片仅供参考，商品以实物为准
MP2319GJ-Z
3A，18V，650kHz，高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP2319是一款完全集成的、高频率、同步整流、降压开关模式转换器,内置功率MOSFET。它提供了一个非常紧凑的解决方案,能够实现3A连续输出电流,并具有优秀的负载和线路调节性能。采用恒定导通时间控制,提供快速瞬态响应和紧密的输出调节。保护功能包括短路保护、过流保护、欠压保护、过压保护和热关断。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2319GJ-Z
- 商品编号
- C6595490
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2319是一款高度集成的高频同步整流降压型开关模式转换器，内置功率MOSFET。MP2319提供了非常紧凑的解决方案，可在宽输入电压范围内实现3A的连续输出电流，并具备出色的负载和线性调整率。MP2319采用同步模式工作，可在整个输出电流负载范围内实现更高的效率。 恒定导通时间控制操作可实现非常快速的瞬态响应、简单的环路设计和非常严格的输出稳压。 完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）、过压保护（OVP）和热关断。 MP2319仅需少量易于获取的标准外部元件，采用节省空间的8引脚TSOT23封装。
商品特性
- 4.5V至18V宽工作输入电压范围
- 3A输出电流
- 105mΩ/57mΩ低RDS(ON)内置功率MOSFET
- 输出电压可从0.8V开始调节
- 使能关断时输出放电
- 内置软启动
- 高效同步模式工作
- 固定650kHz开关频率
- 使能和电源正常信号用于电源排序
- 过流保护（OCP）和打嗝式热关断
- 自动重试过压保护（OVP）
- 采用TSOT23 - 8封装
应用领域
- 安防摄像头
- 便携式设备、xDSL设备
- 数字机顶盒
- 平板电视和显示器
- 通用用途
