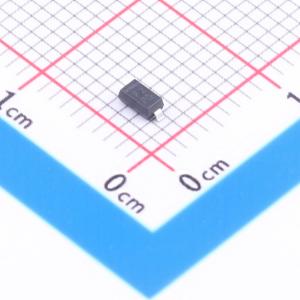

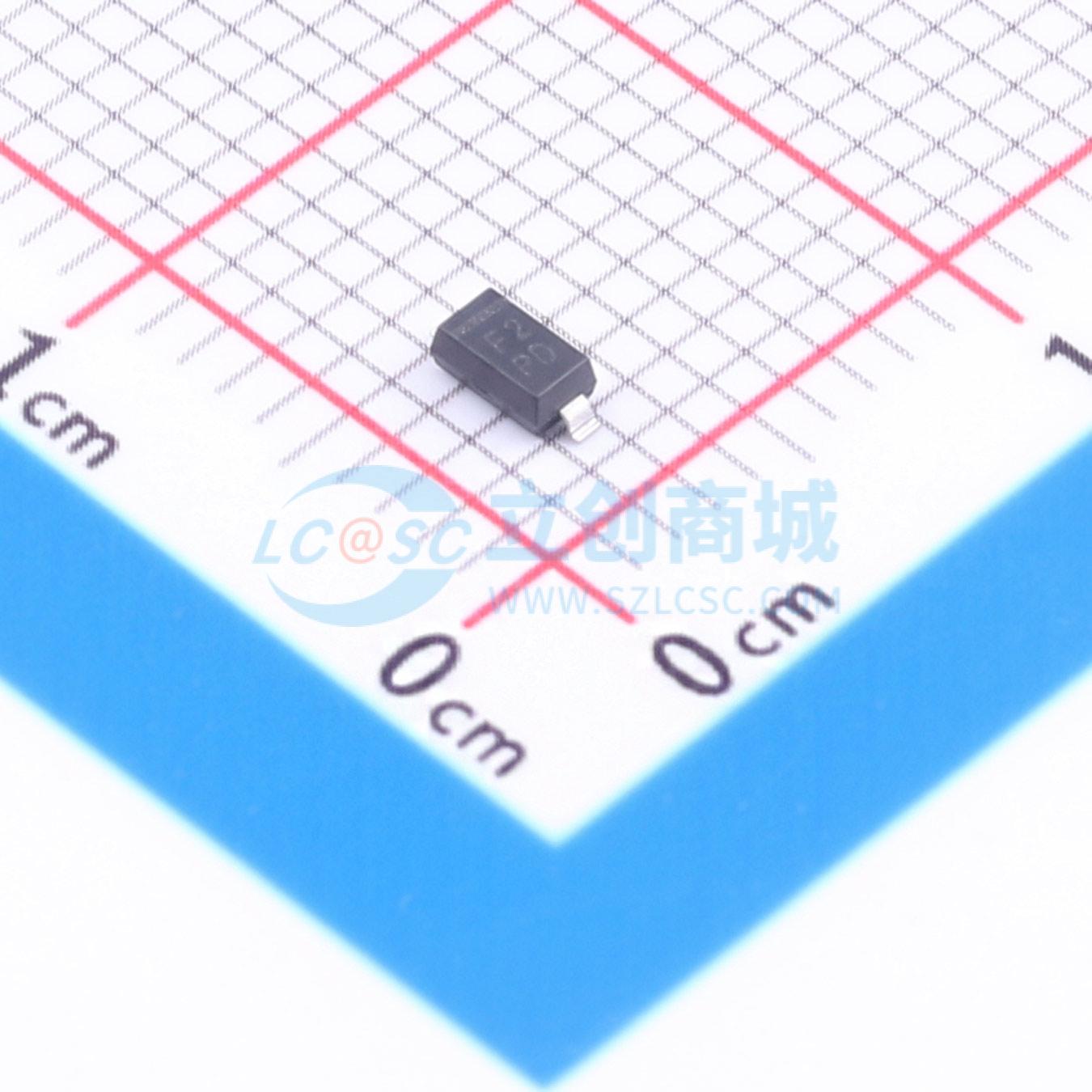

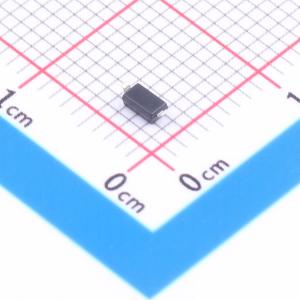

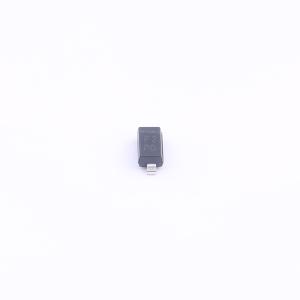

MMSZ5237B-E3-08
独立式 耐压:8.2V 电流:3uA@6.5V
- 描述
- 特性：标准齐纳电压公差：带“B”后缀为±5%，后缀“C”为±2%公差。 具备AEC-Q101认证选项。 ESD能力（根据AEC-Q101）：人体模型>8kV，机器模型>800V
- 品牌名称
- VISHAY(威世)
- 商品型号
- MMSZ5237B-E3-08
- 商品编号
- C6595501
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 8.2V | |
| 反向电流(Ir) | 3uA@6.5V | |
| 稳压值(范围值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 300mW | |
| 阻抗(Zzt) | 8Ω | |
| 阻抗(Zzk) | 500Ω | |
| 工作结温范围 | -55℃~+150℃ | |
| 精度 | - |
商品特性
- 硅平面齐纳二极管
- 标准齐纳电压公差：带“B”后缀的为 ±5%（例如：MMSZ5225B），后缀“C”的为 ±2%
- 可提供符合 AEC-Q101 标准的产品
- 根据 AEC-Q101 标准的 ESD 能力：人体模型 >8 kV，机器模型 >800 V
- 基础型号 P/N - E3：符合 RoHS 标准，商业级
- 基础型号 P/N - HE3_A：符合 RoHS 标准，符合 AEC-Q101 标准
