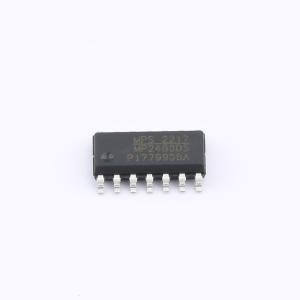

MP2483DS-LF-Z

55V, 2.5A 白光 LED 驱动器 MP2483:独特的升降压操作和广泛的输入范围

SMT扩展库PCB免费打样

描述: MP2483 是一款 55V、2.5A 的白光 LED 驱动器，适用于降压或反相升降压应用。在较宽的输入电源范围内，它可实现 2.5A 的峰值输出电流，并具备出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括热关断、逐周期峰值电流限制、开路保护和输出短路保护。MP2483 将直流调光和 PWM 调光集成到单个控制引脚。独立的输入参考接地引脚可实现正到负电源转换的直接使能和/或调光控制。MP2483 所需的标准外部元件数量极少，提供 10 引脚 3mm x 3mm QFN 封装和 14 引脚 SOIC14 封装。
品牌名称: MPS(芯源)
商品型号: MP2483DS-LF-Z
商品编号: C6595536
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

商品概述

MP2483 是一款 55V、2.5A 的白光 LED 驱动器，适用于降压或反相升降压应用。在较宽的输入电源范围内，它可实现 2.5A 的峰值输出电流，并具备出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定设计。故障保护功能包括热关断、逐周期峰值电流限制、开路保护和输出短路保护。 MP2483 将直流调光和 PWM 调光集成到单个控制引脚。独立的输入参考接地引脚可实现正到负电源转换的直接使能和/或调光控制。 MP2483 所需的标准外部元件数量极少，提供 10 引脚 3mm x 3mm QFN 封装和 14 引脚 SOIC14 封装。

商品特性

最大输出电流 2.5A
独特的升降压操作（降压 - 升压模式）
降压应用（降压模式）的宽工作输入范围：4.5V 至 55V
内置 0.28Ω 功率 MOSFET 开关
开关频率可调
模拟和 PWM 调光
参考电压 0.198V
关断模式电流 5μA
无需最少数量的 LED
使用低 ESR 输出陶瓷电容时稳定
逐周期过流保护
热关断保护
开路保护
输出短路保护
提供 10 引脚 3x3 QFN 封装和 14 引脚 SOIC14 封装

应用领域

通用 LED 照明
LCD 背光面板
手持计算机
汽车内部照明
便携式多媒体播放器
便携式 GPS 设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4.5V~55V
	开关频率	1.05MHz~1.65MHz
	通道数	1
	输出电流	2.5A

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压-升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
