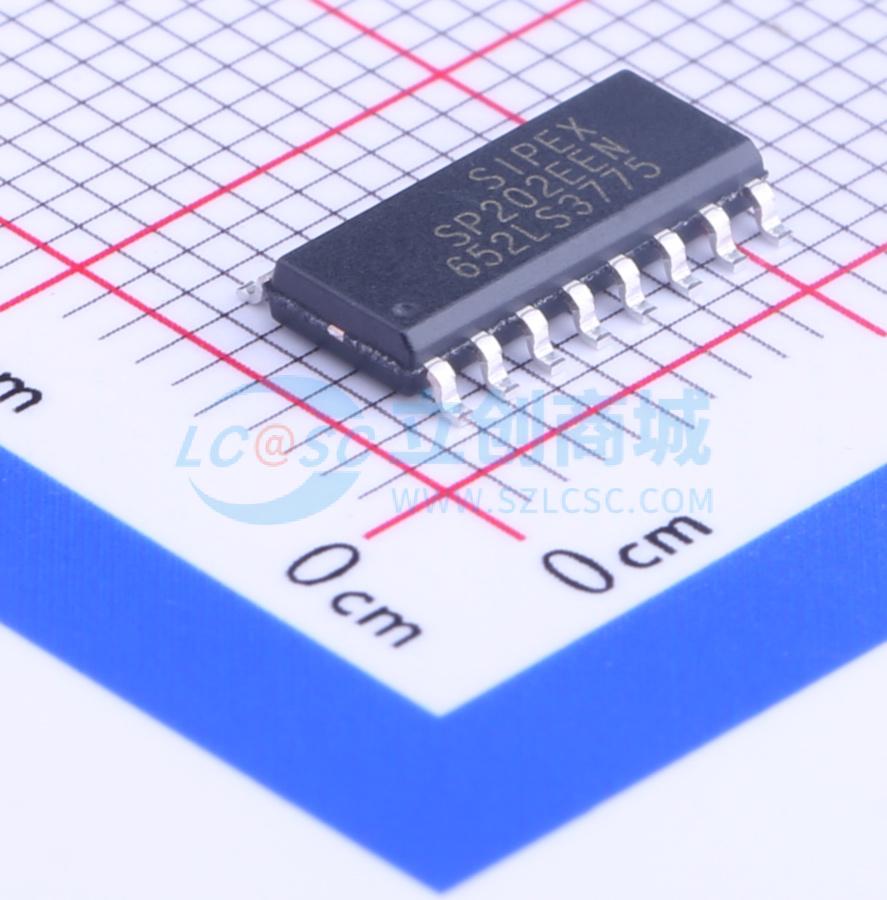

SP202EEN-L/TR
高性能RS-232线路驱动器/接收器
SMT扩展库PCB免费打样
- 描述
- 高性能RS-232线路驱动器和接收器，符合RS-232D和ITU V.28规范，支持高达120Kbps的数据速率。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP202EEN-L/TR
- 商品编号
- C7075
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.462克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 240Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 3mA |
商品概述
SP202E/232E/233E/310E/312E 器件是一系列线路驱动器和接收器对，符合 RS - 232 和 V.28 串行协议规范，且具备增强的 ESD 性能。这些器件的 ESD 耐受性得到提升，人体模型和 IEC1000 - 4 - 2 空气放电法的 ESD 耐受性均超过 ±15KV。这些器件与 Sipex 的 SP232A/233A/310A/312A 器件以及流行的行业标准引脚兼容。与初始版本一样，SP202E/232E/233E/310E/312E 器件在负载下的数据速率至少为 120Kbps，采用 0.1μF 电荷泵电容，整体坚固耐用，适用于商业应用。该系列还采用了 Sipex 的 BiCMOS 设计，可在不牺牲性能的前提下实现低功耗运行。该系列有塑料和陶瓷 DIP 及 SOIC 封装，可在商业、工业温度范围内工作。
商品特性
- SP202E/232E/233E/310E/312E 器件是一系列线路驱动器和接收器对，符合 RS - 232 和 V.28 串行协议规范，且具备增强的 ESD 性能。
- 这些器件的 ESD 耐受性得到提升，人体模型和 IEC1000 - 4 - 2 空气放电法的 ESD 耐受性均超过 ±15KV。
- 这些器件与 Sipex 的 232A/233A/310A/312A 器件以及流行的行业标准引脚兼容。
- SP202E/232E/233E/310E/312E 器件的压摆率为 10V/μs，负载下的数据速率为 120Kbps，采用 0.1μF 电荷泵电容，整体坚固耐用，适用于商业应用，并且增加了驱动电流，可实现更长、更灵活的电缆配置。
- 该系列还采用了 Sipex 的 BiCMOS 设计，可在不牺牲性能的前提下实现低功耗运行。
- SP202E/232E/233E/310E/312E 器件具有内部电荷泵电压转换器，可通过单一 +5V 电源供电运行。
- 电荷泵可使用 0.1 至 10μF 的极性或非极性电容运行，并能产生 RS - 232 输出电平所需的 ±10V 电压。
- 两者均符合所有 EIA RS - 232 和 ITU V.28 规范。
- SP310E 具备与 SP232E 相同的特性，带有一条单控制线，可同时关闭内部 DC/DC 转换器，并使所有发射器和接收器输出进入高阻抗状态。
- SP312E 与 SP310E 相同，但具有独立的三态和关断控制线。
