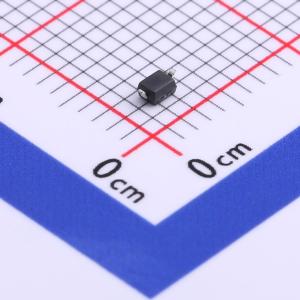

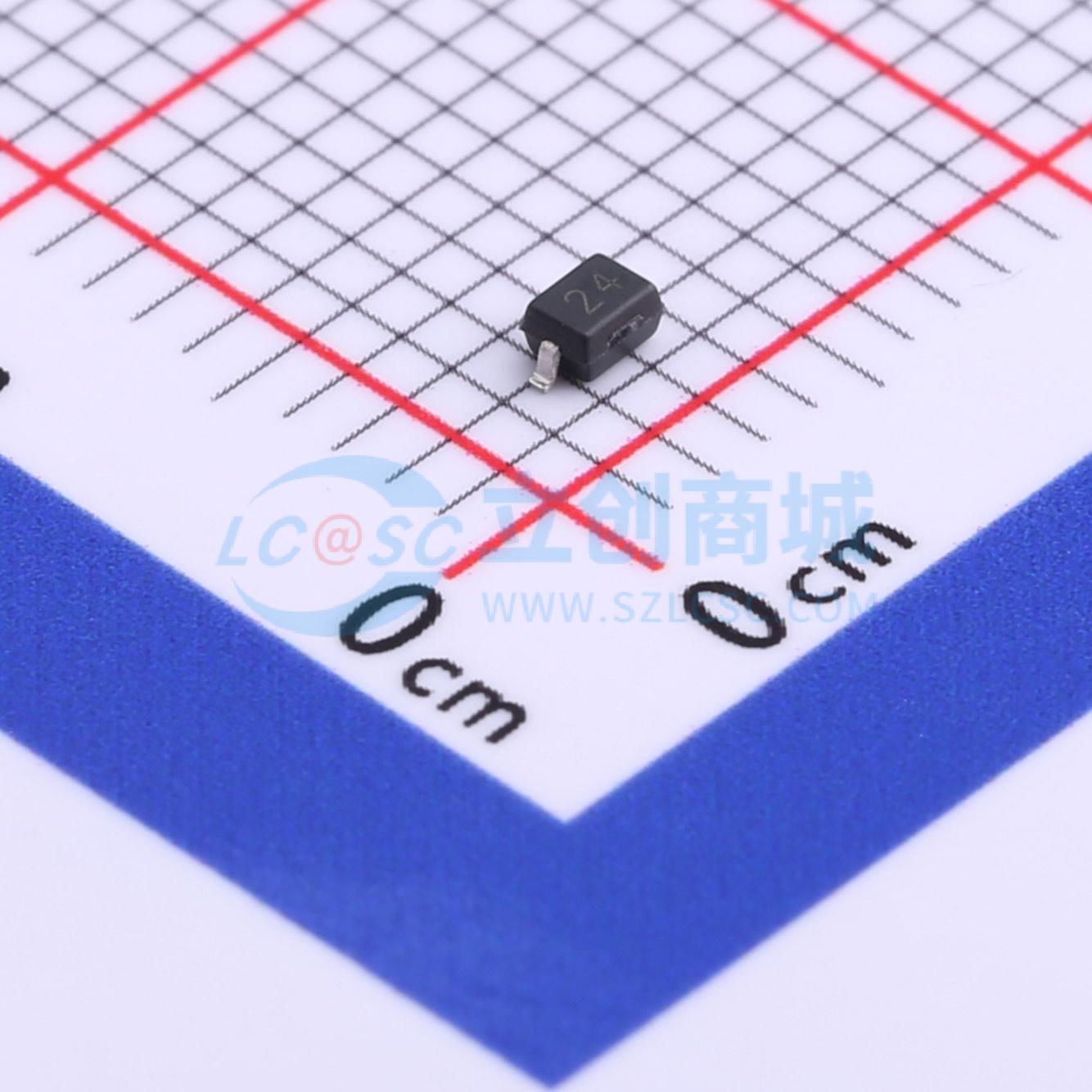

温馨提醒：图片仅供参考，商品以实物为准

ASD24C

单向ESD 24V截止峰值浪涌电流：8A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ASDXXC专为取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）而设计，采用单片硅技术，响应时间快，静电放电（ESD）钳位电压超低，是保护敏感半导体元件免受损坏的理想解决方案。ASDXXC符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30 kV。ASDXXC采用无铅SOD - 323封装，可保护一条单向线路。这些器件与0805 MLV器件的PCB焊盘面积相同。
品牌名称: Applied Power(应能微)
商品型号: ASD24C
商品编号: C712129
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

ASDXXC专为取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）而设计，采用单片硅技术，响应时间快，静电放电（ESD）钳位电压超低，是保护敏感半导体元件免受损坏的理想解决方案。ASDXXC符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30 kV。ASDXXC采用无铅SOD - 323封装，可保护一条单向线路。这些器件与0805 MLV器件的PCB焊盘面积相同。

商品特性

500W峰值脉冲功率（8/20 μs）
保护一条数据或电源线
超低泄漏：纳安级别
工作电压：3.3V、5V、8V、12V、15V、24V、36V、40V
超低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
符合RoHS标准

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
外设、寻呼机外设
台式机和服务器

数据手册PDF

放大查看下载PDF

优惠活动

6折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	24V
	钳位电压	50V；40V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	500W@8/20us

	属性	参数值
	击穿电压	27V
	反向电流(Ir)	200nA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	50pF
