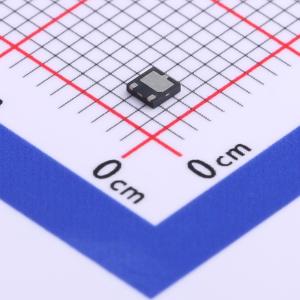

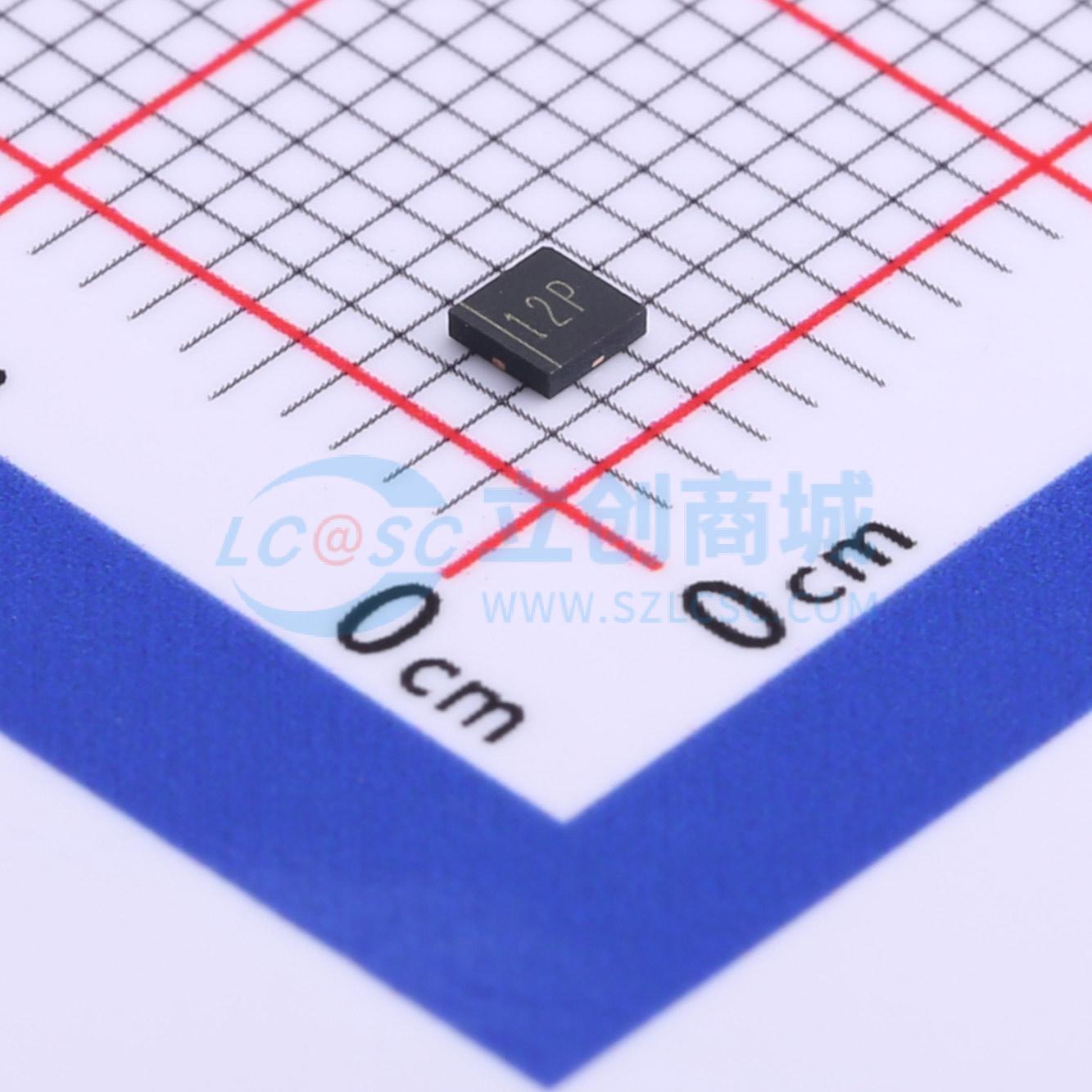

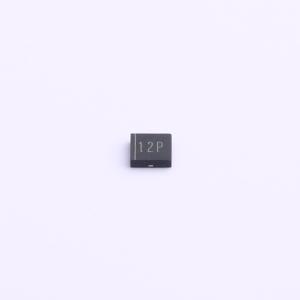

AU1201P4-3

1 线高功率 TVS 二极管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高功率TVS，采用领先的单晶硅技术，提供快速响应时间和低ESD钳位电压，是保护电压敏感线路的理想解决方案。符合IEC 61000-4-2（ESD）标准，空气放电±30kV，接触放电±50kV。采用3引脚DFN2020-3无铅封装，每个器件可保护一条线路。小尺寸和高浪涌能力的结合使其适用于手机、LCD显示器、USB和多媒体卡接口等应用。
品牌名称: Applied Power(应能微)
商品型号: AU1201P4-3
商品编号: C712146
商品封装: DFN2020-3(2x2)
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

AU1201P4 - 3是一款高功率TVS，采用领先的单片硅技术，可实现快速响应时间和低ESD钳位电压，使该器件成为保护电压敏感线路的理想解决方案。AU1201P4 - 3符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用3引脚DFN2020 - 3无铅封装。每个器件可保护一条线路。小尺寸和高浪涌能力的结合使其非常适合用于手机、LCD显示器、USB和多媒体卡接口等应用。

商品特性

6000W峰值脉冲功率（8/20 μs）
低泄漏：纳安级
工作电压：12V
超低钳位电压
单电源线保护
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 5（雷击）200A（8/20 μs）
符合RoHS标准

应用领域

电源管理
工业应用
电源保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	12V
	钳位电压	15V；30V
	峰值脉冲电流(Ipp)	200A@8/20us
	峰值脉冲功率(Ppp)	6kW@8/20us

	属性	参数值
	反向电流(Ir)	1uA
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	550pF
