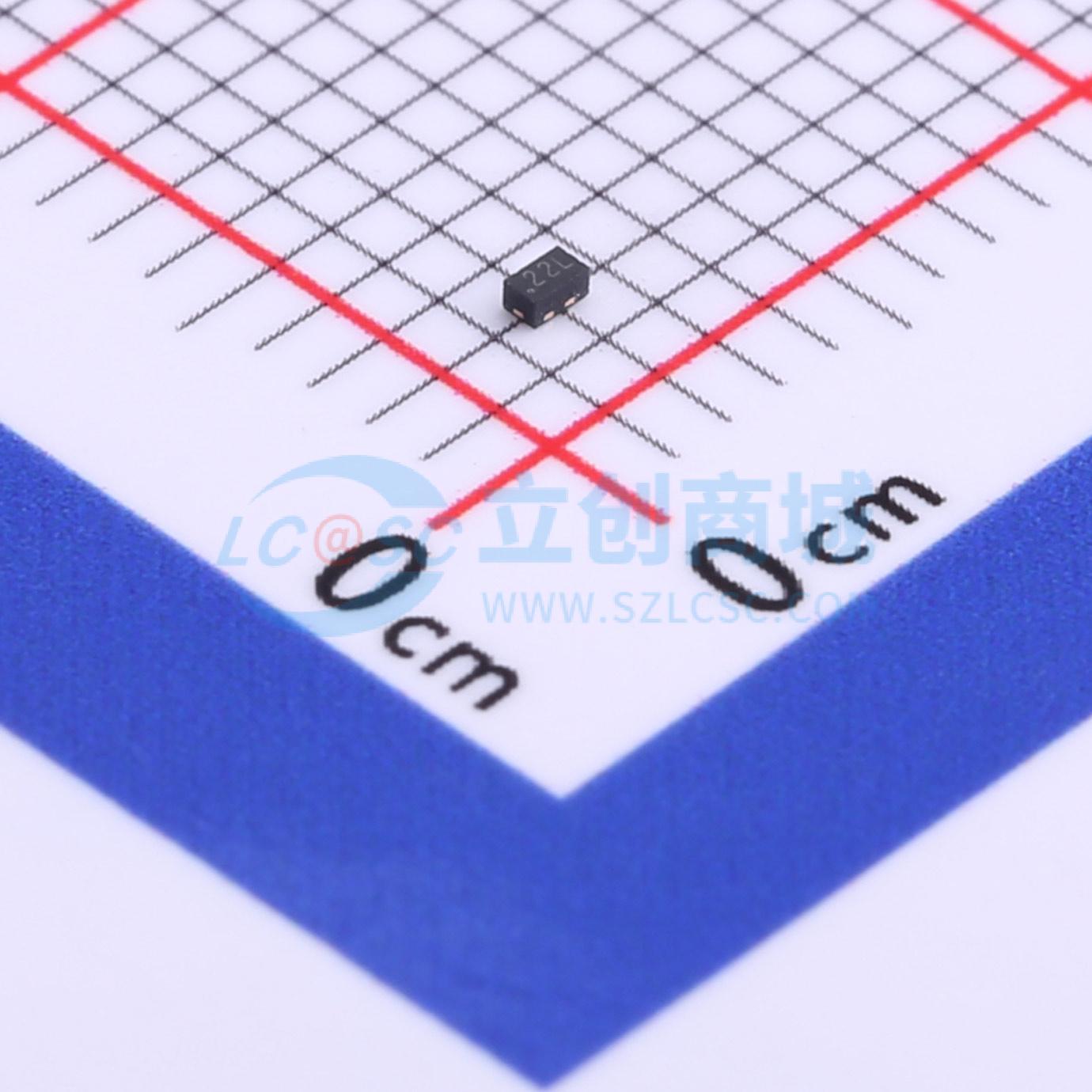

温馨提醒：图片仅供参考，商品以实物为准

PESD12L

1 线双向 TVS 二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款12V双向TVS二极管，采用领先的单晶硅技术，提供快速响应时间和低ESD钳位电压，是保护电压敏感数据和电源线的理想解决方案。符合IEC 61000-4-2 (ESD)标准，空气放电±30kV，接触放电±30kV。采用超小型无铅DFN1006-2封装。小尺寸和高ESD浪涌保护使其成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
品牌名称: Applied Power(应能微)
商品型号: PESD12L
商品编号: C712147
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

PESD12L是一款12V双向TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感型数据和电源线的理想解决方案。PESD12L符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。它采用超小型无铅DFN1006 - 2封装。小尺寸和高ESD浪涌保护能力使PESD12L成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。

商品特性

保护一条数据或电源线
超低漏电流：纳安级
工作电压：12V
低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
  - 空气放电：±30kV
  - 接触放电：±30kV
- IEC 61000 - 4 - 5（雷击）5A（8/20μs）
符合RoHS标准

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
数码相机
外设
音频播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	20V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压(VBR)	13.3V

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	7.5pF
