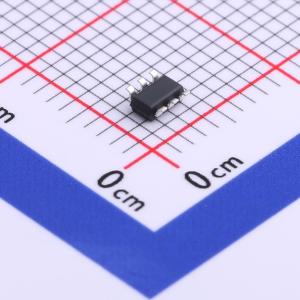

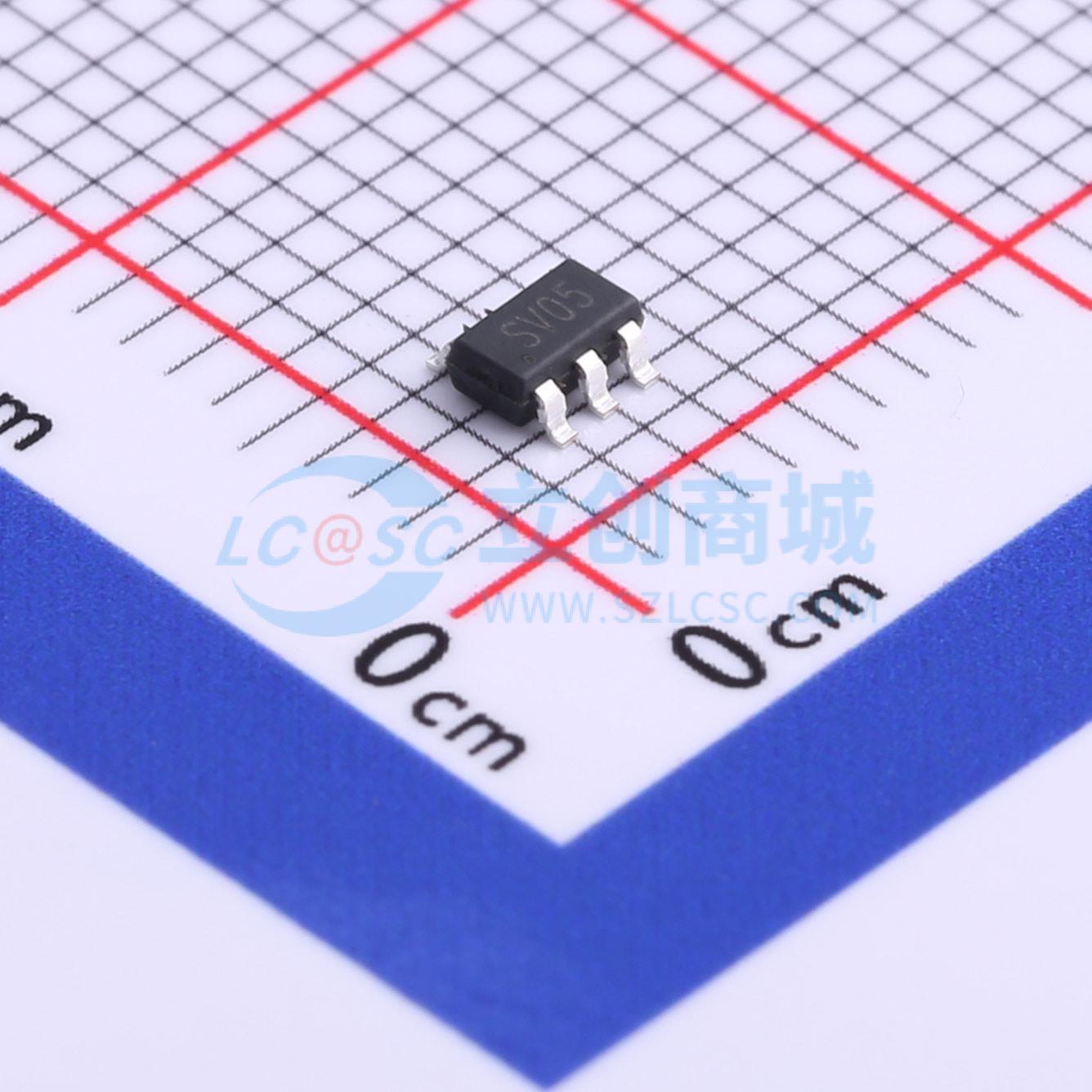

SRV05-4

4线低电容TVS二极管阵列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低电容 TVS 阵列，利用领先的单片硅技术，提供快速响应时间和低 ESD 钳位电压，是保护电压敏感高速数据线的理想解决方案。符合 IEC 61000-4-2 (ESD) 标准，空气放电 ±30kV，接触放电 ±30kV。采用 6 引脚 SOT23-6 无铅封装，引脚采用无铅哑光锡处理。每个器件最多可保护四条高速线路。小尺寸、低电容和高浪涌能力的结合，使其适用于 10/100 以太网、USB 2.0 和视觉接口等应用。
品牌名称: Applied Power(应能微)
商品型号: SRV05-4
商品编号: C712153
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

SRV05 - 4是一款低电容TVS阵列，采用先进的单片硅技术，可实现快速响应时间和低ESD钳位电压，使其成为保护电压敏感高速数据线的理想解决方案。SRV05 - 4符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。它采用6引脚SOT23 - 6无铅封装，引脚采用无铅哑光锡镀层。每个器件最多可保护四条高速线路。小尺寸、低电容和高浪涌能力的结合，使其非常适合用于10/100以太网、USB 2.0和视频接口等应用。

商品特性

低电容：典型值1.5 pF（I/O到I/O）
超低泄漏电流：纳安级
工作电压：5V
低钳位电压
最多可保护4条线路和1条电源线
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
  - 空气放电：±30kV
  - 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）12A（8/20μs）
符合RoHS标准

应用领域

USB 2.0电源和数据线
显示器和平板显示器
机顶盒和数字电视
数字视频接口（DVI）
笔记本电脑
SIM卡端口
10/100以太网
IEEE 1394火线端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	25V
	峰值脉冲电流(Ipp)	12A@8/20us
	峰值脉冲功率(Ppp)	300W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	500nA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1.5pF；3pF
