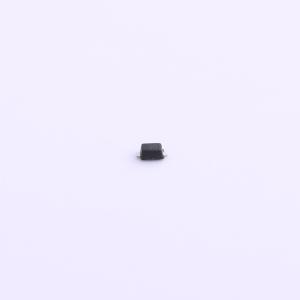

温馨提醒：图片仅供参考，商品以实物为准
ESD5V0D5
1 线双向 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是双向 TVS 二极管，采用领先的单晶硅技术，响应时间快，ESD 钳位电压低，是保护电压敏感数据和电源线的理想解决方案。符合 IEC 61000-4-2（ESD）标准，空气放电 ±30 kV，接触放电 ±30 kV。采用超小型 SOD-523 无铅封装。尺寸小，ESD 浪涌保护能力强，是保护手机、数码相机、音频播放器和许多其他便携式应用的理想选择。
- 商品型号
- ESD5V0D5
- 商品编号
- C712144
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
ESD5V0D5是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。ESD5V0D5符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±30 kV。该器件采用超小型SOD - 523无铅封装。其尺寸小巧且具备高ESD浪涌保护能力，使其成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
商品特性
- 保护一条数据或电源线
- 超低泄漏电流：纳安级
- 工作电压：5V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC 61000 - 4 - 5（雷击）8A（8/20 μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏
