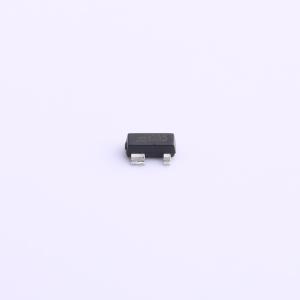

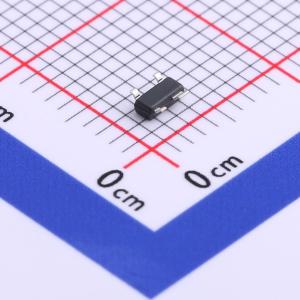

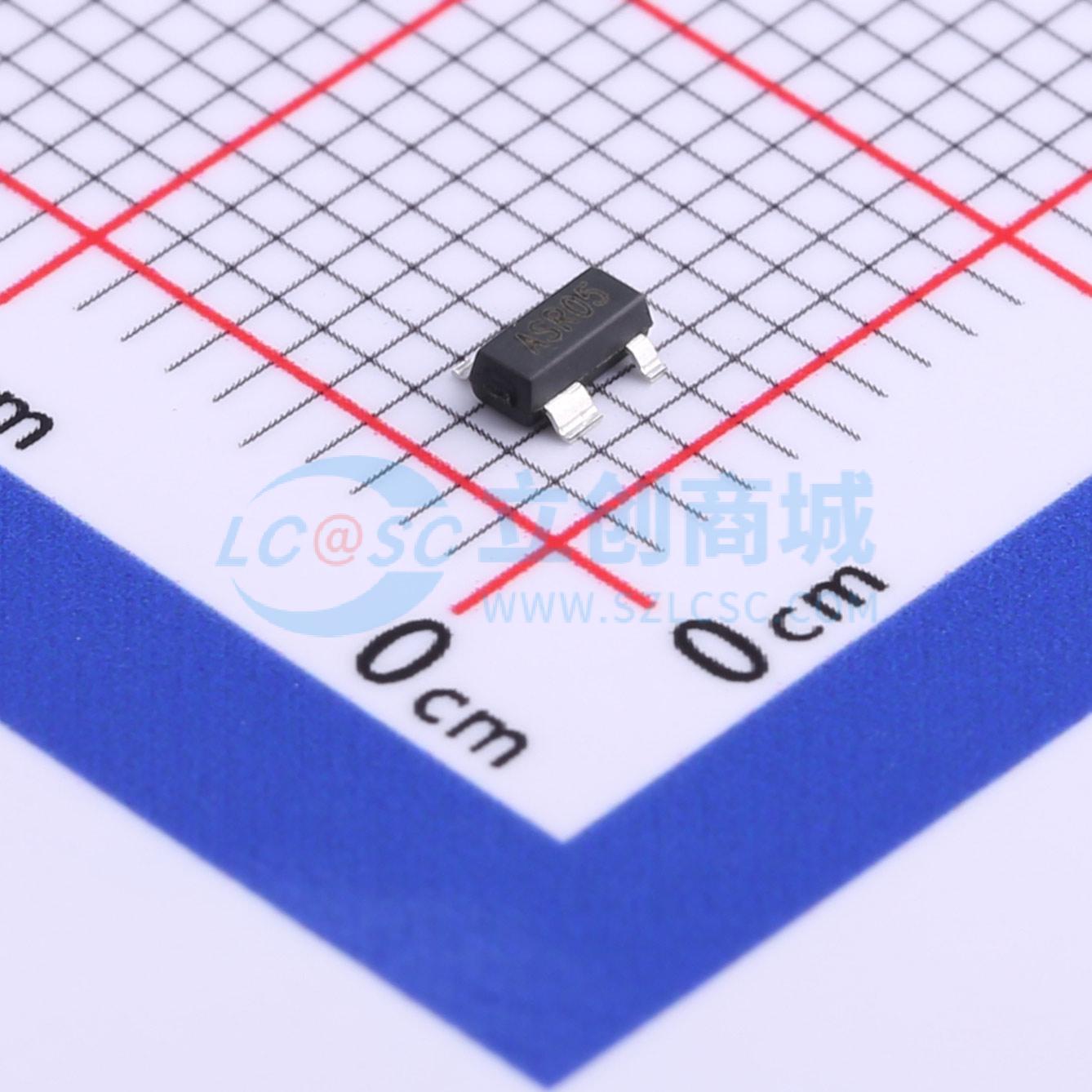

温馨提醒：图片仅供参考，商品以实物为准

ASR05

低电容瞬态电压抑制二极管阵列

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是一种低电容TVS二极管阵列，采用领先的单晶硅技术，可提供快速响应时间和低ESD钳位电压，是保护敏感半导体元件免受损坏的理想解决方案。符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均为±30kV。采用无铅SOT-143封装。旨在保护连接到高速接口和传输线的组件免受电压浪涌影响。
品牌名称: Applied Power(应能微)
商品型号: ASR05
商品编号: C712133
商品封装: SOT-143-4
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

ASR05是一款低电容TVS二极管阵列，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护敏感半导体元件免受损坏的理想解决方案。ASR05符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30kV，接触放电±30kV。它采用无铅SOT - 143封装，旨在保护连接到高速接口和传输线的元件免受电压浪涌影响。

商品特性

500W峰值脉冲功率（8/20μs）
超低泄漏电流：纳安级
工作电压：5V
高速数据线低电容
低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
  - 空气放电：±30kV
  - 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）20A（8/20μs）
符合RoHS标准

应用领域

-视频线路保护-无线系统-以太网10BaseT-I2C总线保护-便携式仪器-局域网/广域网设备-高速数据线-多协议串行收发器-综合业务数字网S/T接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	10V；20V
	峰值脉冲功率(Ppp)	500W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	500nA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3pF
