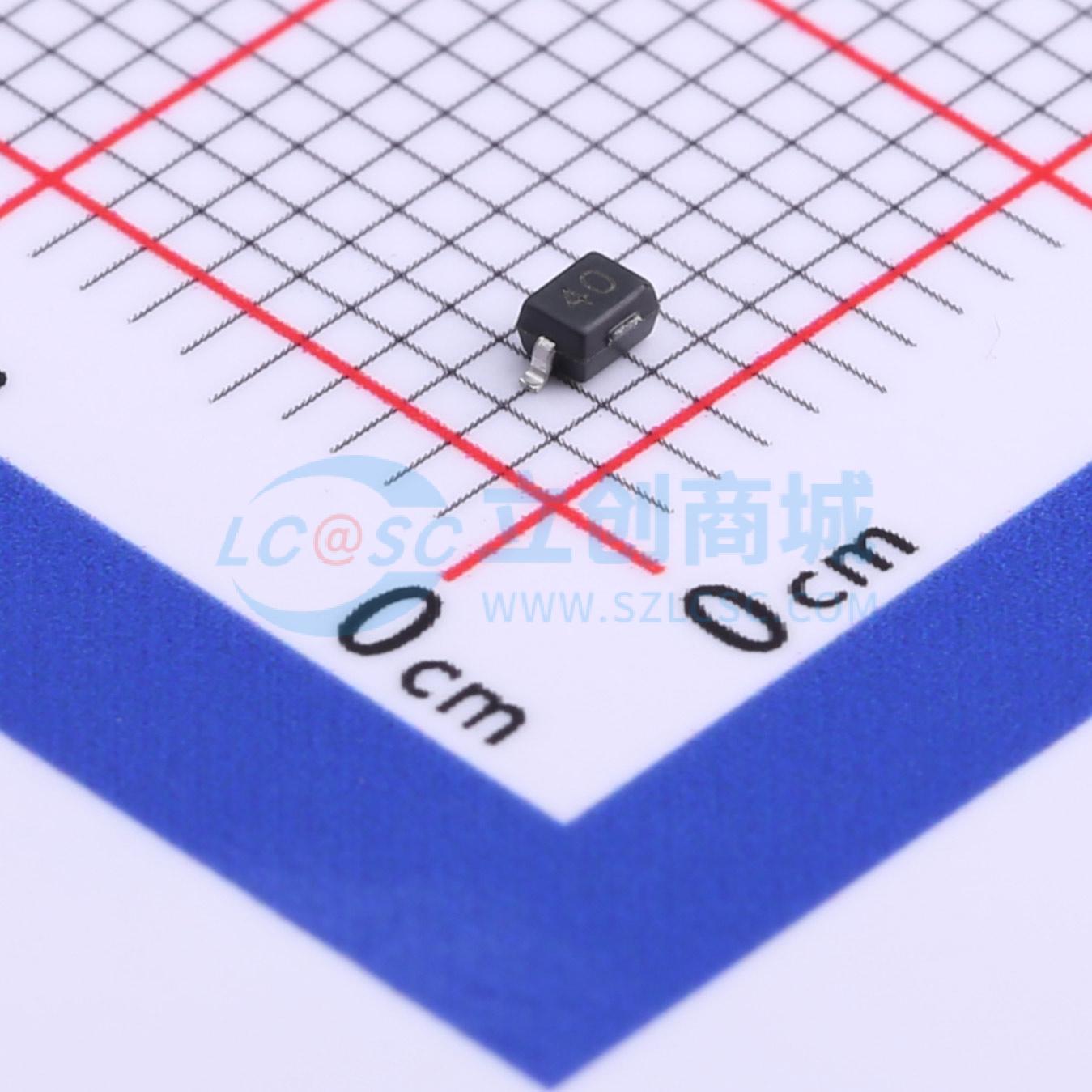

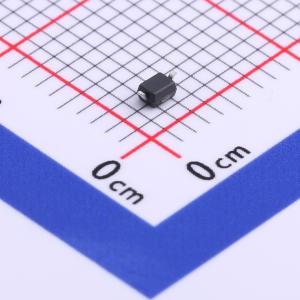

温馨提醒：图片仅供参考，商品以实物为准
ASD40C
1 线双向 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 用于取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻 (MLV)。采用单晶硅技术，提供快速响应时间和超低 ESD 钳位电压。是保护敏感半导体元件免受损坏的理想解决方案。符合 IEC 61000-4-2 (ESD) 标准，空气放电 ±30kV，接触放电 ±30kV。采用无铅 SOD-323 封装，可保护一条单向线路。与 0805 MLV 器件占用相同的 PCB 焊盘面积
- 商品型号
- ASD40C
- 商品编号
- C712131
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 40V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 500W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 44V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 20pF |
商品概述
ASDXXC旨在取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV），采用单片硅技术以提供快速响应时间和超低ESD钳位电压，使该器件成为保护敏感半导体组件免受损坏的理想解决方案。ASDXXC符合IEC 61000 - 4 - 2（ESD）标准，可承受±30kV空气放电和±30kV接触放电。ASDXXC采用无铅SOD - 323封装，可保护一条单向线路。这些器件与0805 MLV器件占用相同的PCB焊盘面积。
商品特性
- 500W峰值脉冲功率（8/20μs）
- 保护一条数据或电源线
- 超低泄漏：纳安级别
- 工作电压：3.3V、5V、8V、12V、15V、24V、36V、40V
- 超低钳位电压
- 符合以下标准： - IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- 符合RoHS标准
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 外围设备
- 寻呼机外围设备
- 台式机和服务器
