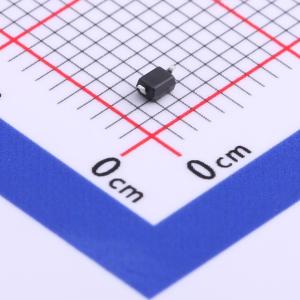

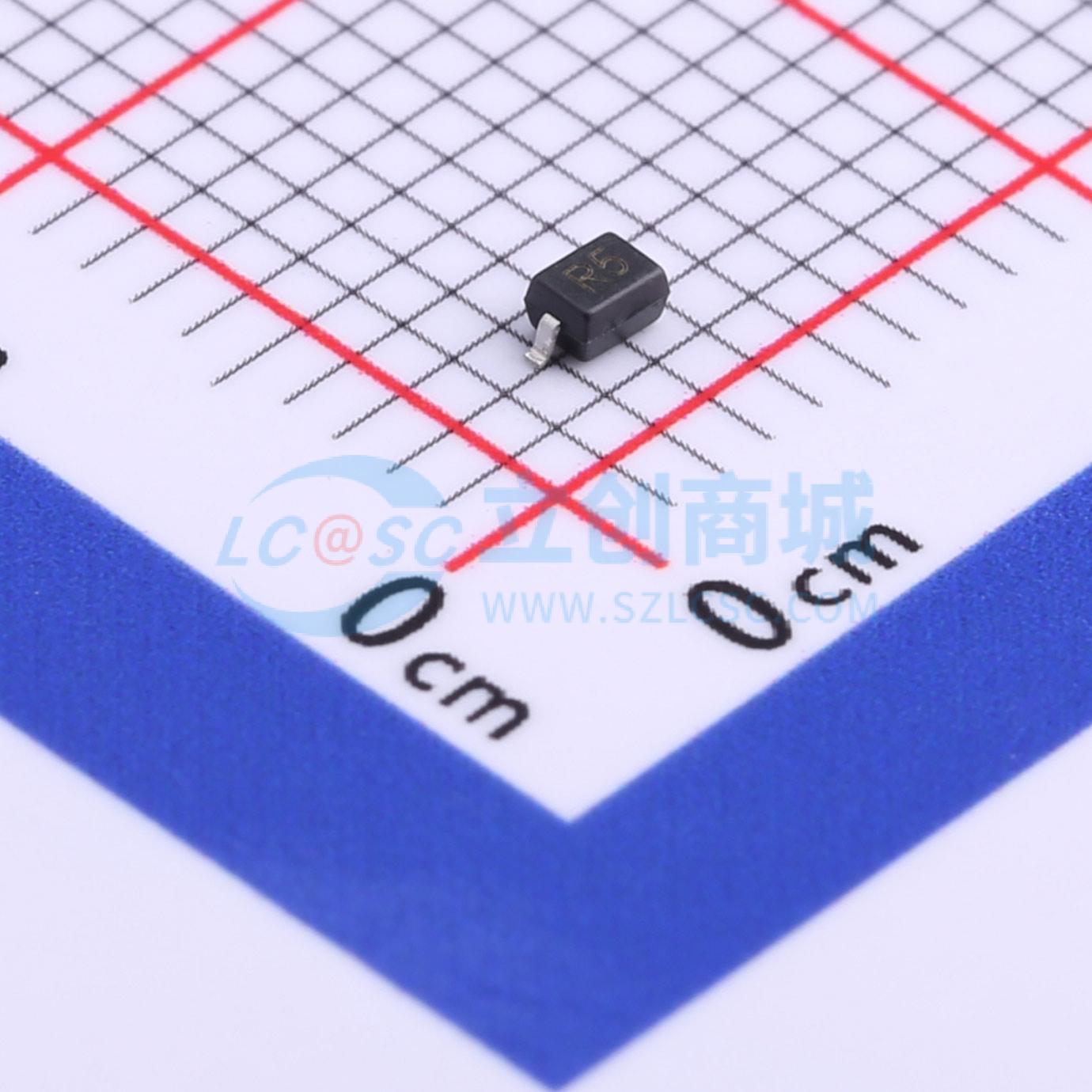

温馨提醒：图片仅供参考，商品以实物为准
GBL05C-A
双向TVS 5V截止 峰值浪涌电流：18A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GBL05C-A是一款5V双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想解决方案。GBL05C-A电容低，典型值为1pF，符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均可达±30 kV。该器件采用无铅SOD-323封装。其尺寸小、电容低且ESD浪涌保护能力强，是保护手机、无线系统和通信设备的理想选择。
- 商品型号
- GBL05C-A
- 商品编号
- C712121
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 360W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1pF |
商品概述
GBL05C-A是一款5V双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想解决方案。GBL05C-A电容低，典型值为1pF，符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均可达±30 kV。该器件采用无铅SOD-323封装。其尺寸小、电容低且ESD浪涌保护能力强，是保护手机、无线系统和通信设备的理想选择。
商品特性
- 封装：SOD-323
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑料
- 湿度敏感度：符合J-STD-020标准的3级
应用领域
- USB端口
- 智能手机
- 无线系统
- 以太网10/100/1000 Base T
