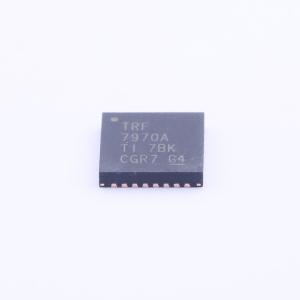

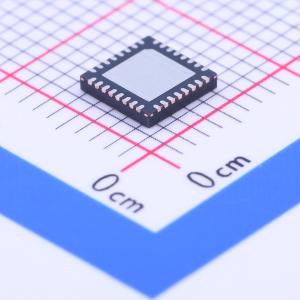

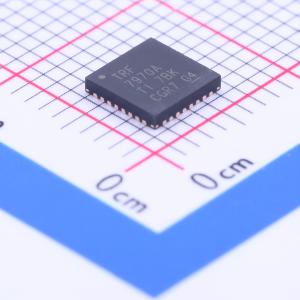

TRF7970ARHBT实物图
  • TRF7970ARHBT商品缩略图
  • TRF7970ARHBT商品缩略图
  • TRF7970ARHBT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TRF7970ARHBT

TRF7970ARHBT

描述
TRF7970A TRF7970A 多协议全集成 13.56MHz NFC/RFID 收发器 IC
品牌名称
TI(德州仪器)
商品型号
TRF7970ARHBT
商品编号
C73857
商品封装
HVQFN-32-EP(5x5)​
包装方式
编带
商品毛重
0.154克(g)

商品参数

属性参数值
商品目录无线收发芯片
频率范围13.56MHz
接口类型SPI
工作电压2.7V~5.5V
应用领域RFID
输出功率23dBm
属性参数值
数据速率848Kbps
发射电流130mA
接收电流10.5mA
典型应用频率13.56MHz
工作温度-40℃~+110℃
类型收发器

商品概述

TRF7970A 器件是一款用于13.56MHz NFC/RFID 系统的集成式模拟前端(AFE) 和多协议数据组帧器件,支持所有的三种NFC 工作模式:读/写器模式、对等模式和卡仿真模式,符合ISO/IEC 14443 A 和B、Sony FeliCa、ISO/IEC 15693、NFCIP-1 (ISO/IEC 18092) 和NFCIP-2 (ISO/IEC 21481) 等标准。该器件具有内置的编程选项,因此适合于NFC、接近和邻近识别系统的广泛应用。 通过在控制寄存器内选择所需的协议可对此器件进行配置。通过对所有控制寄存器进行直接存取,可根据需要对不同的读取器参数进行微调。 TRF7970A 器件针对所有符合板载ISO 协议的组帧和同步任务,支持高达848kbps 的数据速率。TRF7970A 器件还支持NFC 论坛标签类型1、2、3、4 和5 的读写器模式。可通过使用该器件提供的直接模式之一来实现其他标准甚至自定义协议。这些直接模式可让用户完全控制AFE,并且还可以访问原始子载波数据或者未组帧但已经是ISO 格式的数据和相关(提取的)时钟信号。 接收器系统具有双输入接收器架构,可最大程度实现通信稳定。接收器还包括多种自动和手动增益控制选项。在RSSI 寄存器中可获取从应答器、周围信号源或者内部电平接收到的信号强度。 可使用SPI 或并行接口进行MCU 和TRF7970A 器件间的通信。当使用内置的硬件编码器和解码器时,发送和接收功能使用一个127 字节的FIFO 寄存器。对于直接发送或接收功能,由于编码器或解码器可被旁路绕开,所以MCU 可实时地处理数据。 TRF7970A 器件支持2.7V 至5.5V 的宽电源电压范围以及MCU I/O 接口的1.8V 至5.5V 数据通信电平。 当使用5V 电源时,发送器对于50Ω 负载具有100mW (+20dBm) 或200mW (+23dBm) 等效值的可选输出功率电平,并支持可选调制深度的OOK 和ASK 调制。 助稳压器为MCU 和读取器系统内的其他外部电路提供高达20mA。通过具有可编程唤醒电平、八种可选电源模式以及超低功耗运行模式的集成射频场检测器,可以轻松开发可靠、经济高效且电池寿命长的设计。

商品特性

  • 支持近场通信(NFC) 标准NFCIP-1 (ISO/IEC18092) 和NFCIP‑2 (ISO/IEC 21481)
  • 完全集成了以下标准的协议处理:ISO/IEC 15693、ISO/IEC 18000-3、ISO/IEC 14443 A 和B 以及FeliCa
  • 集成式编码器、解码器和数据组帧功能,用于NFC发起方运行模式以及有源和无源目标方运行模式,适合所有三种比特率(106kbps、212kbps、424kbps)以及卡仿真
  • 借助带有可编程唤醒电平的射频场检测器,实现NFC 无源应答器仿真
  • 通过射频场检测器避免NFC 物理碰撞
  • 通过集成的状态机实现ISO/IEC 14443 A 防撞(破坏的字节)(应答器仿真或NFC 无源目标)
  • 输入电压范围:2.7VDC 至5.5VDC
  • 可编程输出功率:+20dBm (100mW),+23dBm (200mW)
  • 从1.8VDC 至5.5 VDC 的可编程I/O 电压电平
  • 来自13.56MHz 或者27.12MHz 晶振或者振荡器的可编程系统时钟频率输出(RF,RF/2,RF/4)
  • 针对其它系统组件(微控制器(MCU),外设,指示器)的集成电压稳压器输出,20mA(最大值)
  • 可编程调制深度
  • 具有针对“读取漏洞”消除和邻近读取器系统或者周围环境频带内噪声检测的具有接收信号强度指示器(RSSI) 的双接收器架构
  • 针对超低功耗系统设计的可编程功率模式(断电时< 1µA)
  • 并行或SPI 接口(带有127 字节FIFO)
  • 温度范围:-40°C 至110°C
  • 32 引脚QFN 封装 (5mm×5mm)

应用领域

  • 移动器件(平板电脑、手机)
  • 安全配对(Bluetooth,Wi-Fi,其他配对无线网络)
  • 公共运输或者赛事票务
  • 护照或者付费(POS) 读取器系统
  • 近程无线通信任务(固件升级)
  • 产品识别或者认证
  • 医疗设备或者消耗品
  • 访问控制、数字门锁
  • 电子业务卡共享
