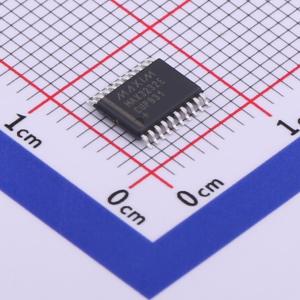

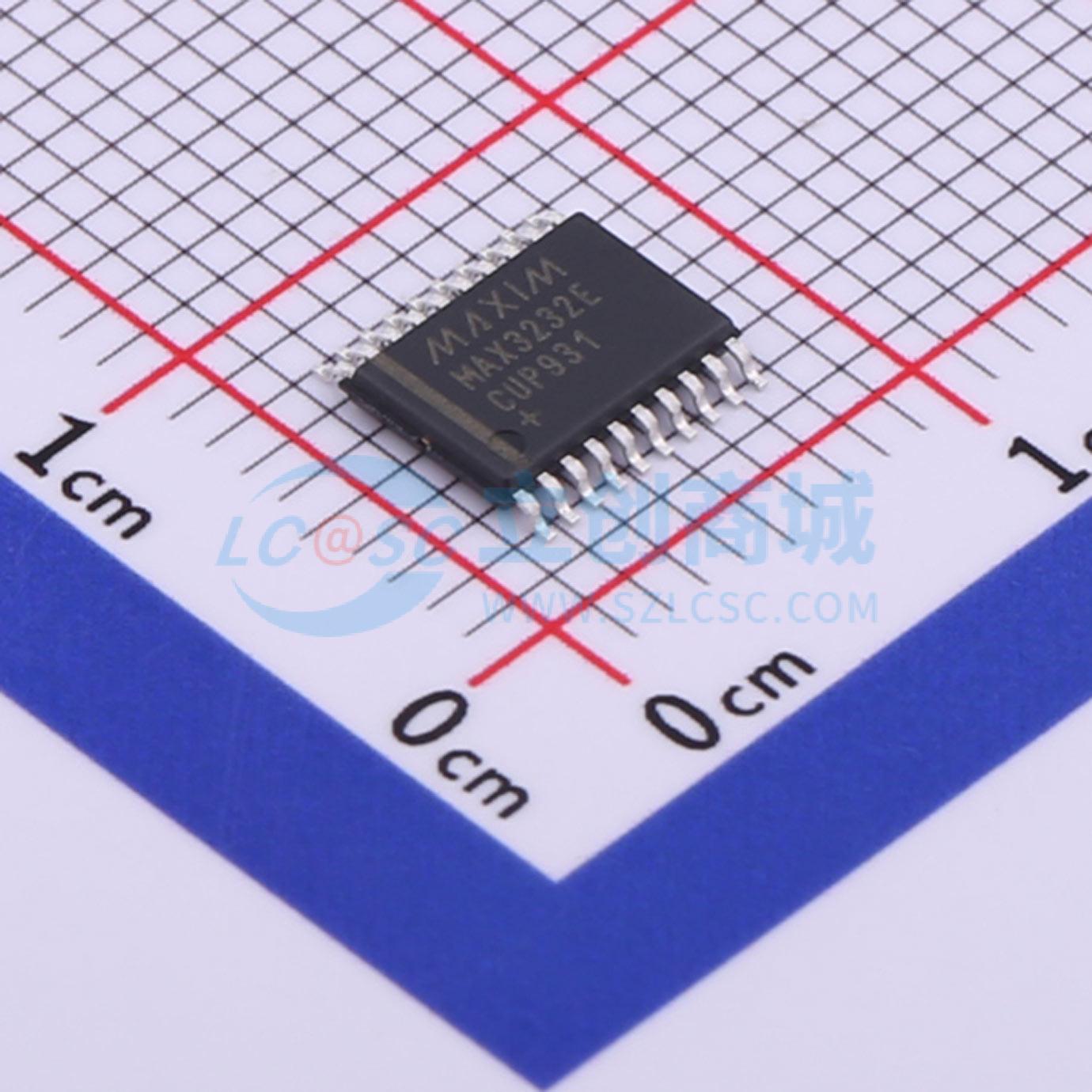

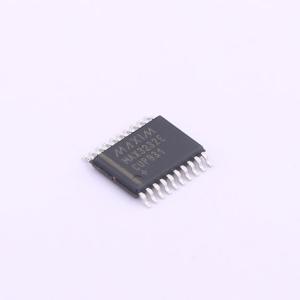

温馨提醒：图片仅供参考，商品以实物为准
MAX3232ECUP+T
±15kV ESD保护、电流低至10nA、3.0V至5.5V供电、速率高达1Mbps的真RS-232收发器
- 描述
- ±15kVESD保护、电流低至10nA、3.0V至5.5V供电、速率高达1Mbps的真RS-232收发器
- 商品型号
- MAX3232ECUP+T
- 商品编号
- C709657
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | - | |
| 有无电荷泵 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E是由+3.0V供电的EIA/TIA - 232和V.28/V.24通信接口器件，具有低功耗、高数据速率能力和增强型静电放电（ESD）保护功能。增强型ESD结构可保护所有发射器输出和接收器输入，采用IEC 1000 - 4 - 2气隙放电可达±15KV，采用IEC 1000 - 4 - 2接触放电可达±8KV（MAX3246E为±9kV），采用人体模型可达±15KV。MAX3237E的逻辑和接收器I/O引脚按上述标准进行保护，而发射器输出引脚采用人体模型可承受±15KV的静电放电。 专有的低压差发射器输出级通过内部双电荷泵，可在+3.0V至+5.5V电源下实现真正的RS - 232性能。电荷泵在+3.3V电源下工作仅需四个0.1μF的小电容。每个器件在保证RS - 232输出电平的同时，可确保250kbps的数据速率下正常工作。MAX3237E在正常工作模式下可保证250kbps的数据速率，在兆波特工作模式下可保证1Mbps的数据速率，同时保持符合RS - 232标准的输出电平。 MAX3222E/MAX3232E有两个接收器和两个发射器。MAX3222E具有1μA关断模式，可降低电池供电便携式系统的功耗。在关断模式下，MAX3222E的接收器仍保持工作状态，仅消耗1μA的电源电流，即可对外部设备进行监控。MAX3222E和MAX3232E分别在引脚、封装和功能上与行业标准的MAX242和MAX232兼容。 MAX3241E/MAX3246E是为笔记本电脑和超便携笔记本电脑设计的完整串口（三个驱动器/五个接收器）。MAX3237E（五个驱动器/三个接收器）非常适合需要快速数据传输的外设应用。这些器件具有关断模式，在此模式下所有接收器仍保持工作状态，而仅消耗1μA（MAX3241E/MAX3246E）或10nA（MAX3237E）的电流。 MAX3222E、MAX3232E和MAX3241E提供节省空间的SO、SSOP、TQFN和TSSOP封装。MAX3237E采用SSOP封装。MAX3246E采用超小型6×6 UCSP封装。
应用领域
- 电池供电设备
- 手机、智能手机
- 手机数据线
- 笔记本电脑、超便携笔记本电脑和掌上电脑
- 打印机、xDSL调制解调器
