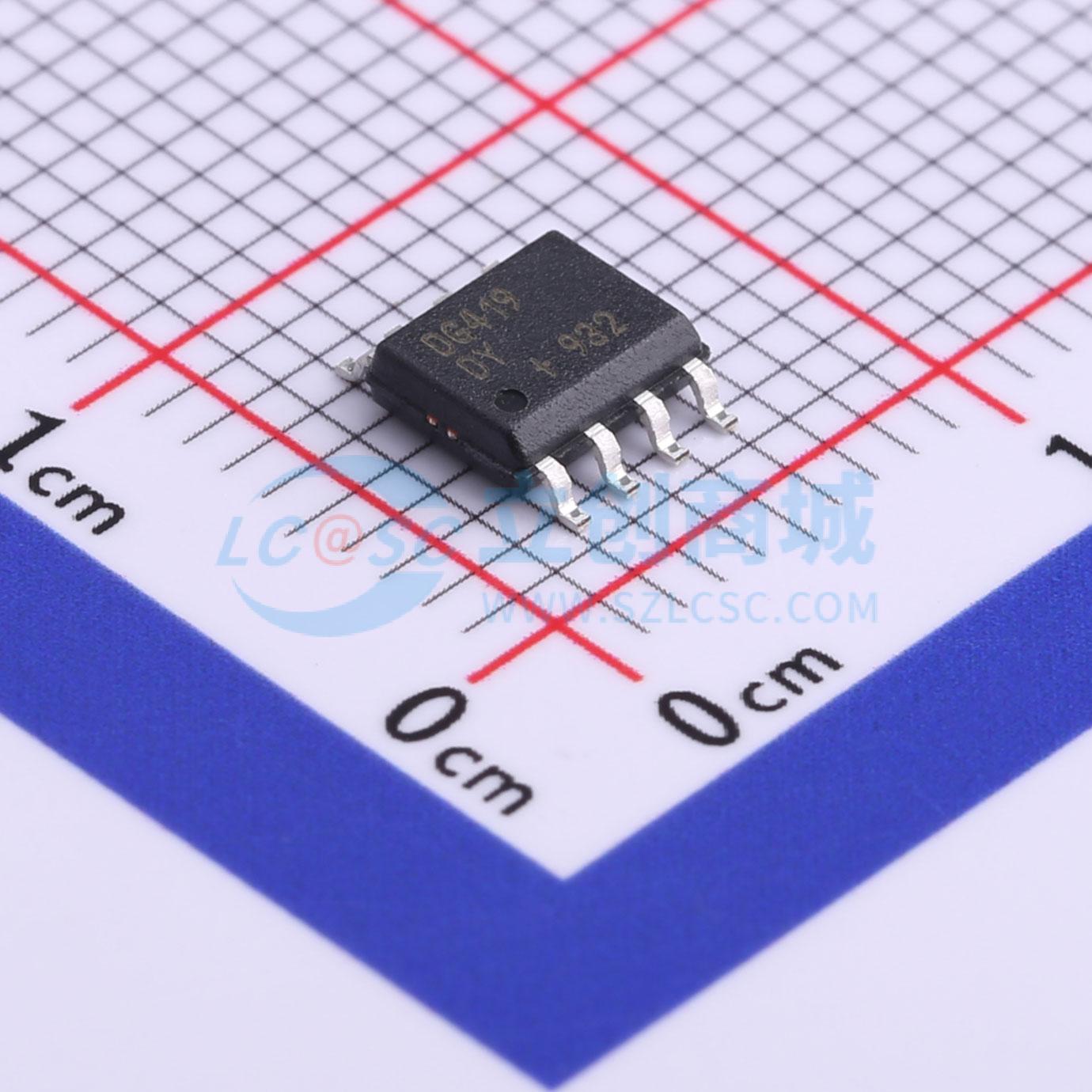

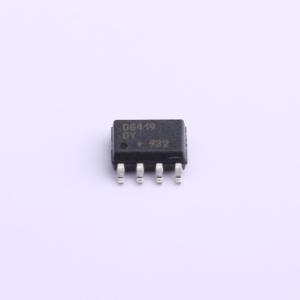

DG419DY+T

改进的SPST/SPDT模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DG419DY+T
商品编号: C709660
商品封装: SO-8
包装方式: 编带
商品毛重: 0.164克(g)

商品参数

商品概述

Maxim重新设计的DG417/DG418/DG419精密CMOS单片模拟开关，现具备开关间导通电阻匹配（最大3Ω）和信号范围内导通电阻平坦度（最大4Ω）的保证。这些开关在两个方向上的导通性能相同，并保证低电荷注入、低功耗，且按照3015.7方法测试的静电放电（ESD）耐受能力最低为2000V。新设计在不同温度下具有低关断泄漏电流（在+85℃时小于5nA）。 DG417/DG418为单刀单掷（SPST）开关。DG417为常闭型，DG418为常开型。DG419为单刀双掷（SPDT）开关，包含一个常闭开关和一个常开开关。导通时间tON最大小于175ns，关断时间tOFF最大小于145ns。可采用+10V至+30V单电源供电，或±4.5V至±20V双极性电源供电。改进后的DG417/DG418/DG419采用44V硅栅工艺制造。

商品特性

通道间导通电阻（RDS(ON)）匹配改善（最大3Ω，仅适用于DG419）
信号范围内导通电阻平坦度（RFLAT(ON)）有保证（最大4Ω）
电荷注入改善（最大10pC）
不同温度下关断泄漏电流改善（在+85℃时小于5nA）
按照3015.7方法测试，可承受静电放电（最低2000V）
低导通电阻（RDS(ON)）（最大35Ω）
单电源供电范围+10V至+30V
双极性电源供电范围±4.5V至±20V
低功耗（最大35μW）
轨到轨信号处理能力
与TTL/CMOS逻辑兼容

应用领域

采样保持电路
通信系统
测试设备
电池供电系统
调制解调器
传真机
制导与控制系统
专用交换机（PBX）、专用自动交换机（PABX）
音频信号路由

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	10V~30V；4.5V~20V；-20V~-4.5V
	导通时间(ton)	175ns

	属性	参数值
	导通电阻(Ron)	35Ω
	关闭时间(toff)	145ns
	工作温度	-40℃~+85℃
	导通电容(Con)	35pF
