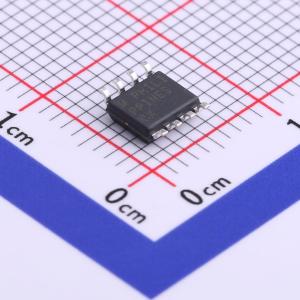

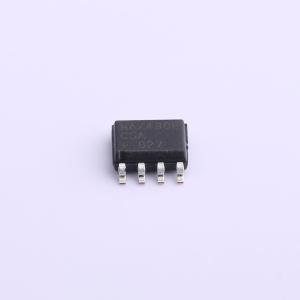

温馨提醒：图片仅供参考，商品以实物为准

MAX490ECSA+T

低功耗、±15kV ESD保护、限斜率RS-485/RS-422收发器

描述: 低功耗、±15kV ESD保护、限斜率RS-485/RS-422收发器，适用于恶劣环境中的RS-485和RS-422通信。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX490ECSA+T
商品编号: C709715
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.165克(g)

商品参数

商品概述

MAX481E、MAX483E、MAX485E、MAX487E–MAX491E 和 MAX1487E 是用于恶劣环境中的 RS-485 和 RS-422 通信的低功耗收发器。每个驱动器输出和接收器输入都受到±15kV静电放电(ESD)冲击的保护，不会发生闩锁。这些器件包含一个驱动器和一个接收器。MAX483E、MAX487E、MAX488E 和 MAX489E 具有限斜率驱动器，可最小化电磁干扰并减少由于电缆端接不当引起的反射，从而允许无误码数据传输达到250kbps。MAX481E、MAX485E、MAX490E、MAX491E 和 MAX1487E 的驱动器斜率没有限制，允许它们传输高达2.5Mbps的数据。

当未加载或完全加载且驱动器禁用时，这些收发器仅消耗120μA的电源电流。此外，MAX481E、MAX483E 和 MAX487E 具有低电流关断模式，在该模式下它们仅消耗0.5μA。所有部件都可以从单个+5V电源工作。

驱动器具有短路电流限制，并通过热关断电路防止过大的功率损耗，该电路将输出置于高阻态。接收器输入具有失效保护功能，如果输入开路，则保证逻辑高输出。

MAX487E 和 MAX1487E 具有四分之一单位负载的接收器输入阻抗，允许总线上最多连接128个收发器。MAX488E–MAX491E 专为全双工通信设计，而 MAX481E、MAX483E、MAX485E、MAX487E 和 MAX1487E 则适用于半双工应用。

应用领域

低功耗RS-485收发器
低功耗RS-422收发器
电平转换器
适用于电磁干扰敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	4.75V~5.25V
	数据速率	2.5Mbps
	工作温度	0℃~+70℃
