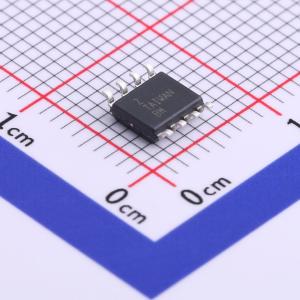

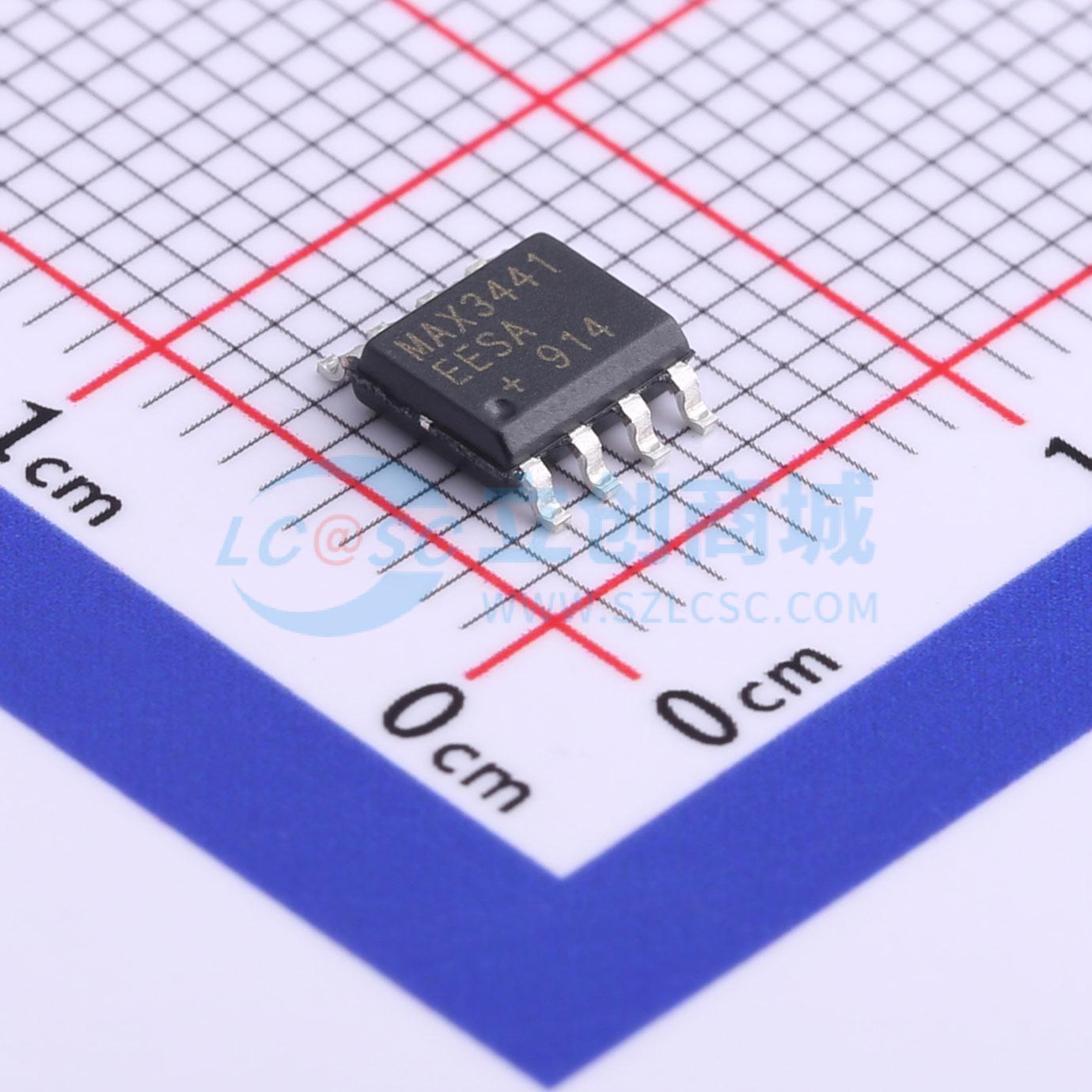

MAX3441EESA+T

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ±15kVESD保护、±60V故障保护、10Mbps、失效保护型RS-485/J1708收发器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3441EESA+T
商品编号: C709662
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.162克(g)

商品参数

商品概述

MAX3440E-MAX3444E是带故障保护的RS-485和J1708收发器，具备±60V通信总线信号故障保护能力。每个器件包含1个带三态输出的差分线路驱动器和1个带三态输入的差分线路接收器。1/4单位负载的接收器输入阻抗允许单总线最多挂载128个收发器。器件采用5V电源供电，最高数据速率可达10Mbps。真正的故障安全输入可保证当接收器输入开路、短路或连接到空闲数据线时，接收器输出为高电平。热插拔电路可消除电路初始化或连接带电背板时数据总线上的错误跳变。短路限流和热关断电路可保护驱动器免受过度功耗影响，片上±15kV ESD保护可省去昂贵的外部保护器件。MAX3440E-MAX3444E提供8引脚SO和PDIP封装，工作温度范围覆盖工业级和汽车级。MAX3440E/MAX3442E/MAX3444E采用压摆率降低的驱动器，可最小化EMI并减少终端匹配不当电缆引起的反射，支持最高250kbps的无错误数据传输。MAX3441E/MAX3443E驱动器不限压摆率，支持最高10Mbps传输速率。

商品特性

±15kV ESD保护
±60V故障保护
保证10Mbps数据速率（MAX3441E/MAX3443E）
适用于电信应用的热插拔能力
真正的故障安全接收器输入
增强型压摆率限制助力无错误数据传输（MAX3440E/MAX3442E/MAX3444E）
允许总线上最多挂载128个收发器
共模输入范围为-7V至+12V
汽车级工作温度范围（-40℃至+125℃）
工业标准引脚输出

应用领域

RS-422/RS-485通信
工业网络
电信系统
HVAC控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V
	数据速率	10Mbps

	属性	参数值
	节点数	128
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	10mA
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
