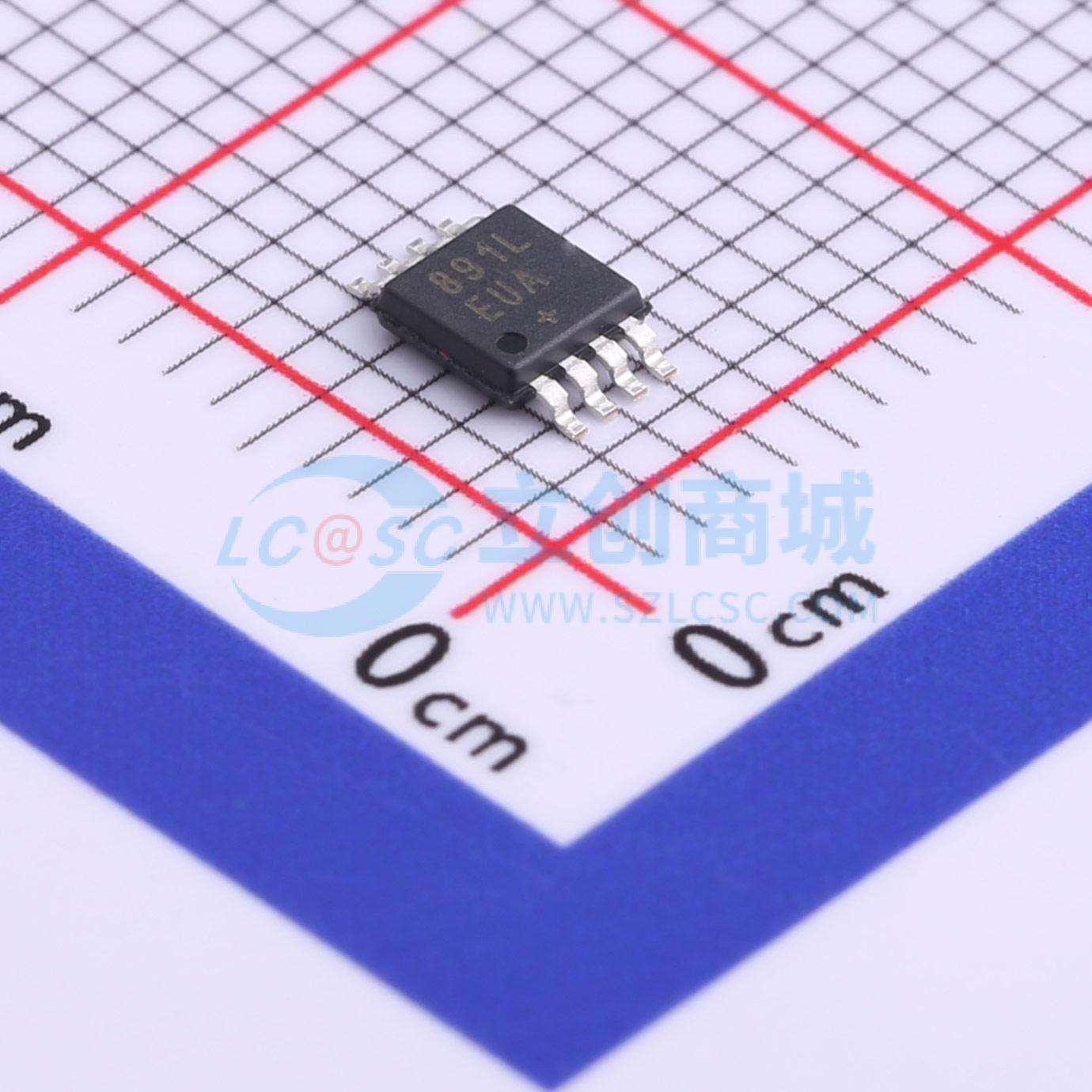

MAX891LEUA+T

MAX891L/MAX892L 是智能、低压、P 沟道 MOSFET 功率开关，适用于高端负载开关应用。这些开关的输入电压范围为 2.7V 至 5.5V，非常适合 3V 和 5V 系统。内部限流电路可保护输入电源免受过载影响。热过载保护可限制功耗和结温。 MAX891L/MAX892L P 沟道 MOSFET 功率开关可将输出电流限制在用户设定的水平。当输出电流超过设定的电流水平时，通过复制开关（IOUT/965）和 RSET 的电流也会增加。限流误差放大器将 RSET 两端的电压与内部 1.24V 参考电压进行比较，并将电流调节回编程电流限制（ILIMIT）或最大电流限制（IMAX）中的较小值。 这些开关不是双向的；因此，输入电压必须高于输出电压。 MAX891L/MAX892L 具有内部限流电路，其最大可编程值（IMAX）分别为 500mA 和 250mA。为获得最佳性能，将电流限制（ILIMIT）设置在 0.21IMAX ≤ ILIMIT ≤ IMAX 之间。此电流限制在整个输入电源电压范围内均有效。 MAX891L/MAX892L 是具有短路保护功能的开关。在输出短路或电流过载的情况下，内部限流误差放大器会将通过开关的电流限制在 1.5 × ILIMIT。当故障条件消除后，复制误差放大器会将电流限制恢复到 ILIMIT。

• 超小型 μMAX 封装 — 高度仅 1.11mm
• 2.7V 至 5.5V 输入范围
• 可编程电流限制
• 当 VIN = 3.3V 时，静态电流低至 13μA，开关关闭时为 0.1μA
• 热关断
• 故障指示输出
• 导通电阻：0.12Ω（MAX891L）、0.25Ω（MAX892L）

• PCMCIA 插槽
• 接入总线插槽
• 便携式设备
