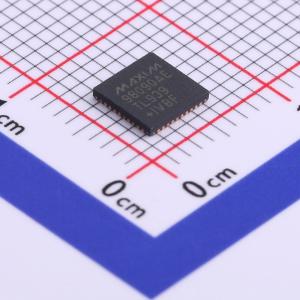

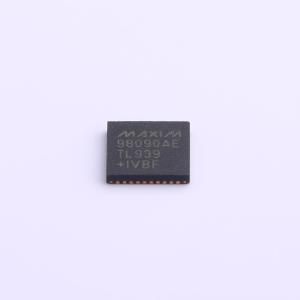

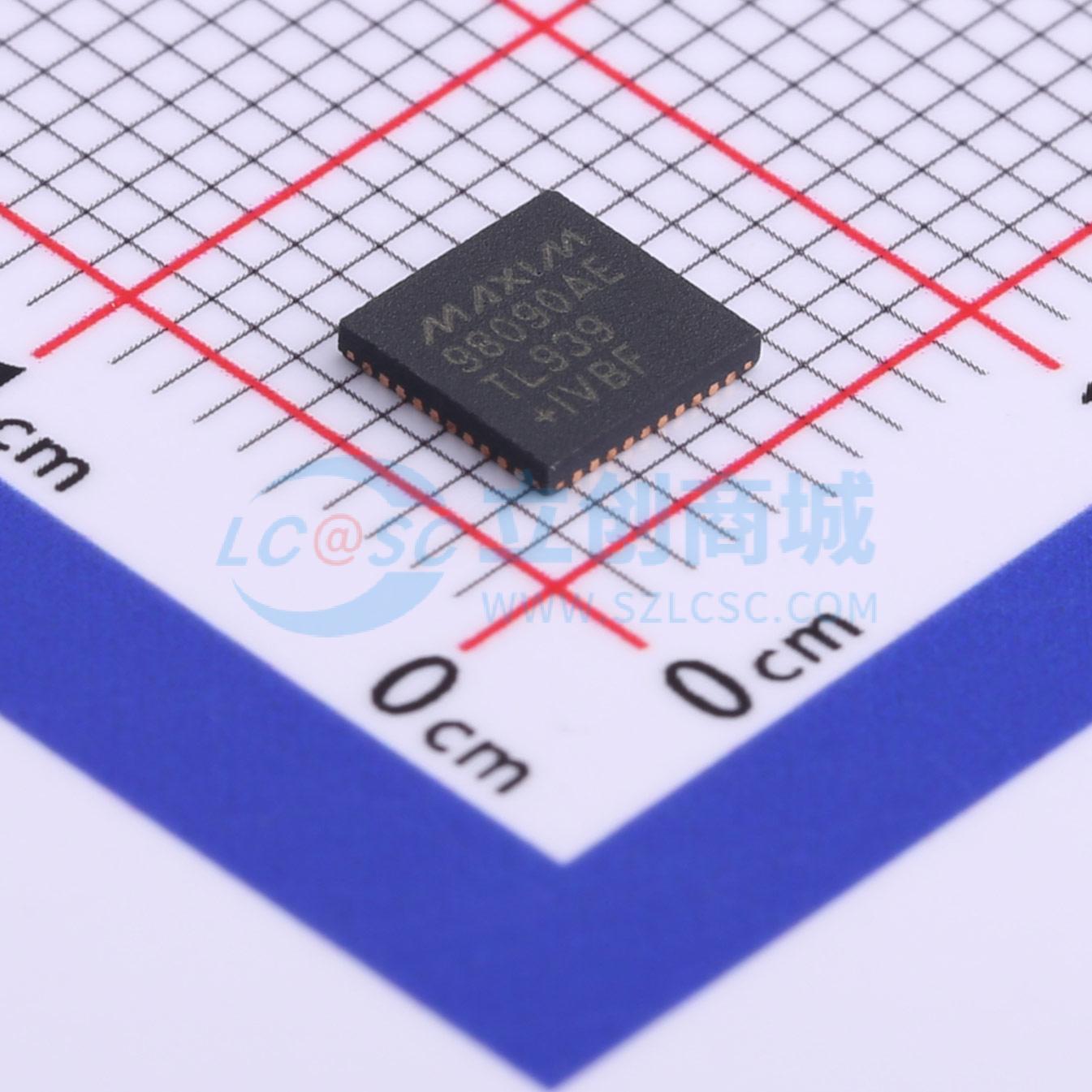

MAX98090AETL+T

描述: MAX98090是一款完全集成的音频编解码器，其高性能、超低功耗和小尺寸特性使其非常适合便携式应用。该器件具有高度灵活的输入方案，采用WLP封装时配备六个输入引脚，可配置为模拟或数字麦克风输入、差分或单端线路输入，或全量程直接差分输入。模拟输入可路由至录音路径ADC，或直接连接至任何模拟输出混音器。该器件可接受256 × fS或10MHz至60MHz的主时钟频率。数字音频接口支持主模式或从模式操作、8kHz至96kHz的采样率，以及I2S、左/右对齐和TDM等标准PCM格式。录音/播放路径采用FlexSound技术DSP，包括数字增益和滤波、双二阶滤波器（录音）、动态范围控制（播放），以及一个七频段参数均衡器（播放），可通过优化频率响应来提升扬声器性能。立体声D类扬声器放大器提供高效放大，具有低辐射发射特性，支持无滤波器操作，可驱动4Ω和8Ω负载。DirectDrive立体声H类耳机放大器提供接地参考输出，无需使用大型隔直电容。该器件还包含一个差分接收器（听筒）放大器，可重新配置为立体声单端线路输出。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX98090AETL+T
商品编号: C709661
商品封装: QFN-40-EP(5x5)
包装方式: 编带
商品毛重: 0.147克(g)

商品概述

MAX98090是一款完全集成的音频编解码器，其高性能、超低功耗和小尺寸特性使其非常适合便携式应用。该器件具有高度灵活的输入方案，采用WLP封装时配备六个输入引脚，可配置为模拟或数字麦克风输入、差分或单端线路输入，或全量程直接差分输入。模拟输入可路由至录音路径ADC，或直接连接至任何模拟输出混音器。该器件可接受256 × fS或10MHz至60MHz的主时钟频率。数字音频接口支持主模式或从模式操作、8kHz至96kHz的采样率，以及I2S、左/右对齐和TDM等标准PCM格式。录音/播放路径采用FlexSound技术DSP，包括数字增益和滤波、双二阶滤波器（录音）、动态范围控制（播放），以及一个七频段参数均衡器（播放），可通过优化频率响应来提升扬声器性能。立体声D类扬声器放大器提供高效放大，具有低辐射发射特性，支持无滤波器操作，可驱动4Ω和8Ω负载。DirectDrive立体声H类耳机放大器提供接地参考输出，无需使用大型隔直电容。该器件还包含一个差分接收器（听筒）放大器，可重新配置为立体声单端线路输出。

商品特性

102dB动态范围立体声DAC至耳机（8kHz < fS < 96kHz）
3.6mW立体声播放功耗
99dB动态范围立体声ADC（8kHz < fS < 96kHz）
4.2mW立体声录音功耗
3路立体声单端/差分模拟麦克风/线路输入（WLP版本）
立体声PDM数字麦克风输入
256 × fS至60MHz的主时钟频率
I2S/左对齐/右对齐/TDM数字音频接口
FlexSound技术信号处理
录音路径双二阶滤波器
播放路径七频段参数均衡器
播放路径自动电平控制
数字滤波和增益/电平控制
立体声低EMI D类扬声器放大器
3.2W/通道（RL = 4Ω，VSPK_VDD = 5V，WLP）
1.8W/通道（RL = 8Ω，VSPK_VDD = 5V，WLP）
立体声DirectDrive H类耳机放大器
插孔检测与识别
差分接收器放大器/立体声线路输出
广泛的咔嗒声和噗噗声抑制电路
抗射频干扰的模拟输入和输出
可编程麦克风偏置
具有两种地址选项的I2C控制接口
49凸点0.4mm WLP和40引脚TQFN封装

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	音频接口芯片
	接口类型	I2C
