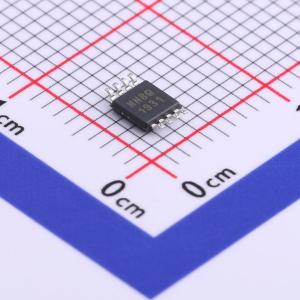

温馨提醒：图片仅供参考，商品以实物为准

MAX4659EUA+T

大电流、25Ω、SPDT、CMOS模拟开关

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX4659EUA+T
商品编号: C709655
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.108克(g)

商品参数

商品概述

MAX4659/MAX4660 是中压 CMOS 模拟开关，最大导通电阻低至 25Ω，专门设计用于处理大开关电流。这些器件的开关能力为：峰值电流最高可达 200mA，连续电流为 150mA（MAX4660）；峰值电流最高可达 150mA，连续电流为 75mA（MAX4659），可切换低至 50Ω 的负载。它们能以比簧片继电器快一百万倍的速度工作，且使用寿命几乎不受限制。无论开关处于导通或关断状态，正常功耗仅为 3mW。这些器件与 TTL/CMOS 兼容，可切换电源电压范围内的任意电压。这些器件为单刀双掷（SPDT）开关。MAX4659/MAX4660 包含一个常闭（NC）开关和一个常开（NO）开关。 MAX4659/MAX4660 的电源电压范围为：双电源工作时为 ±4.5V 至 ±20V，单电源工作时为 +9V 至 +40V。这些开关可在 40V（V+ 至 V-）范围内的任意电源组合下工作。它们在两个方向上的导通性能相同，可处理轨到轨模拟信号。在 TA = +25℃ 时，关断泄漏电流最大仅为 1nA。MAX4659 提供 8 引脚 μMAX 和 SO 封装。MAX4660 提供热增强型裸焊盘 μMAX 和 SO 封装。

商品特性

高连续电流处理能力：连续电流 150mA（MAX4660），连续电流 75mA（MAX4659）
高峰值电流处理能力：峰值电流 200mA（MAX4660），峰值电流 150mA（MAX4659）
最大导通电阻 25Ω（±15V 电源）
无需 VL 电源
最大导通电阻平坦度 1.5Ω（±15V 电源）
轨到轨信号处理能力
支持 +128V 单电源或 ±15V 双电源工作
引脚与 DG419、MAX319 兼容

应用领域

继电器替换
测试设备
通信系统
xDSL 调制解调器
PBX、PABX 系统
音频信号路由
音频系统
个人计算机多媒体板
冗余/备份系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	9V~40V；-20V~-4.5V

	属性	参数值
	导通电阻(Ron)	25Ω
	工作温度	-40℃~+85℃
	带宽	225MHz
