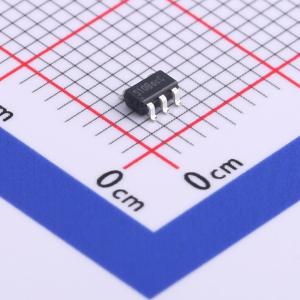

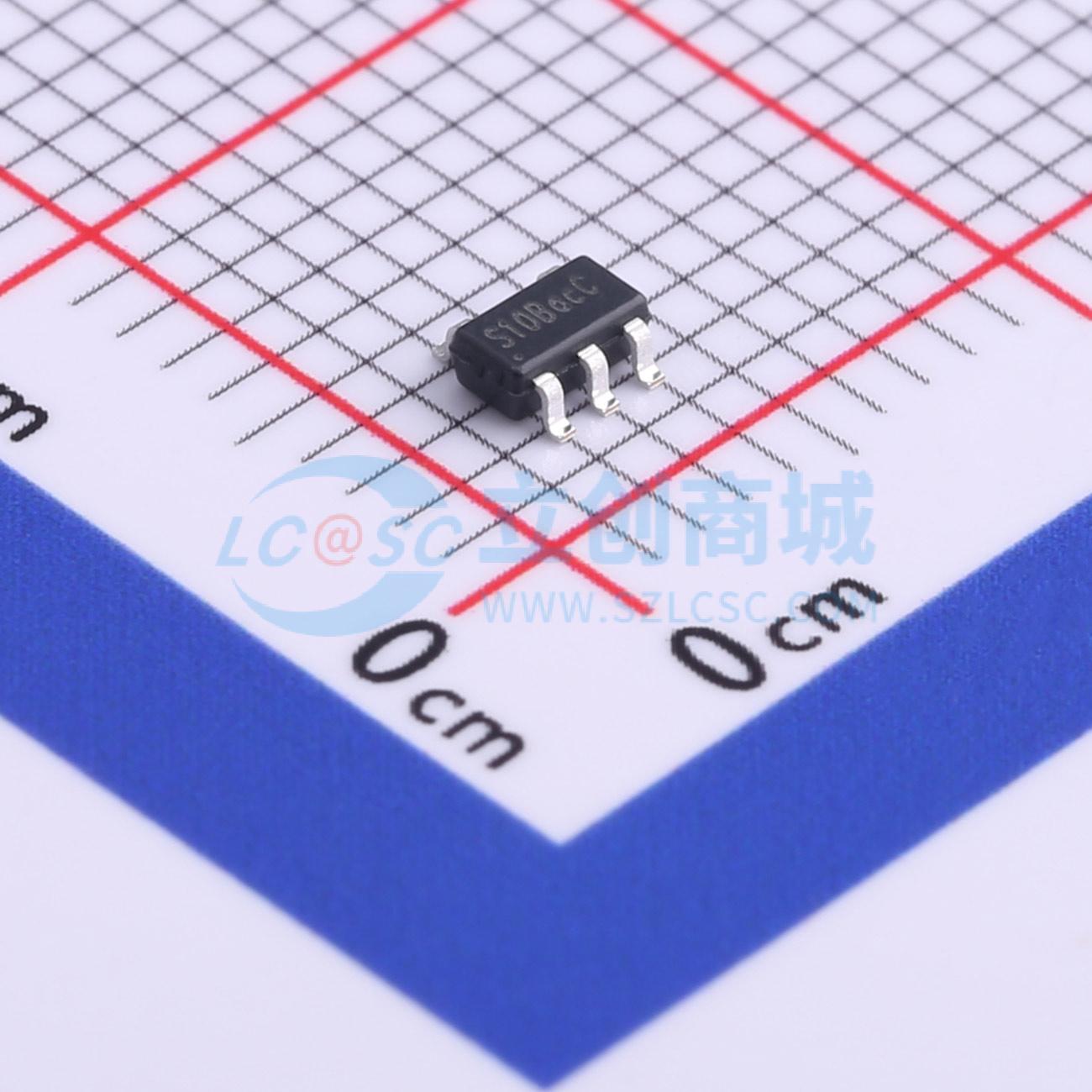

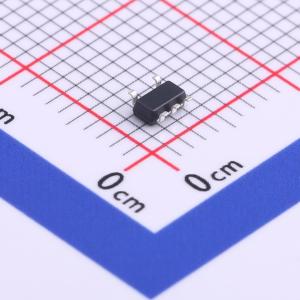

STI3408B

1.5MHz 1.2A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STI3408B是一款高效率的1.5MHz常频模式PWM同步降压转换器,集成了主开关和同步整流器,无需外部肖特基二极管。适用于便携设备,支持2.5V到6V的输入电压范围,输出电压可低至0.6V,最大输出电流为1.2A。具有100%占空比的低压差操作,低静态电流40μA,多种保护功能,包括短路保护和过温保护。
品牌名称: TMI(拓尔微)
商品型号: STI3408B
商品编号: C708874
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.048克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

STI3408B是一款固定频率、电流模式的PWM降压转换器。该器件集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。它非常适合为单节锂离子（Li+）电池供电的便携式设备供电。输出电压可低至0.6V进行调节。STI3408B还能以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间。该器件提供两种工作模式，即PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。

商品特性

高效率：高达96%
1.5MHz固定频率工作
1.2A输出电流
无需肖特基二极管
2.5V至6V输入电压范围
输出电压低至0.6V
压差模式下100%占空比
低静态电流：40μA
采用斜率补偿电流模式控制，具备出色的线路和负载瞬态响应
短路保护
热故障保护
浪涌电流限制和软启动
输入过压保护（OVP）
关断电流<1μA
SOT23-5封装

应用领域

蜂窝手机和智能手机
无线和DSL调制解调器
PDA/MID/PAD
数码相机和摄像机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	1.2A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
