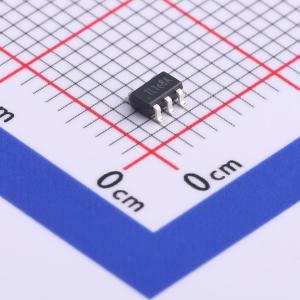

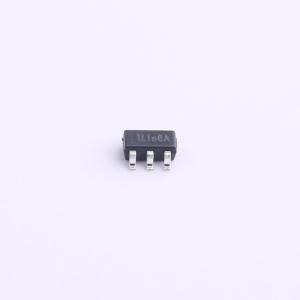

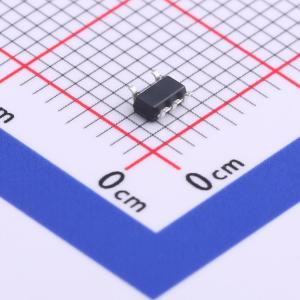

温馨提醒：图片仅供参考，商品以实物为准

TMI5101

1.5MHz、1A同步降压型LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DC/DC 1.5MHz, 1A,LED恒流
品牌名称: TMI(拓尔微)
商品型号: TMI5101
商品编号: C708889
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

商品概述

TMI5101是一款固定频率、电流模式的PWM降压型LED驱动器，输出电流为1A，开关频率为1.5MHz。该器件集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。该器件提供两种工作模式，即PWM控制和PFM模式切换控制，可在更宽的LED电流范围内实现高效率。反馈电压典型值为0.1V。该器件还集成了多种保护功能，包括输入过压保护（OVP）、逐周期电流限制、过温保护。

商品特性

1.5MHz固定频率工作
1.0A输出电流
无需肖特基二极管
2.5V至5.5V输入电压范围
反馈电压低至0.1V
欠压时100%占空比
低静态电流：50μA
短路保护
热故障保护
输入过压保护（OVP）
关断电流<1μA
SOT23-5封装

应用领域

LED驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交37单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.5V~5.5V
	开关频率	1.5MHz
	通道数	1
	输出电流	1A

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
