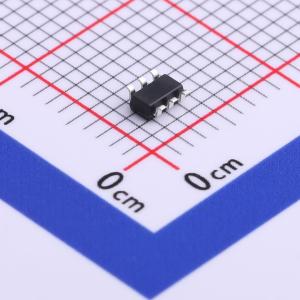

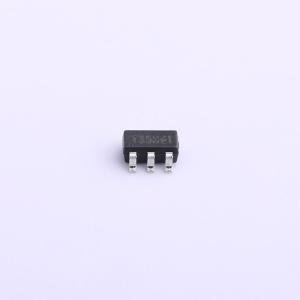

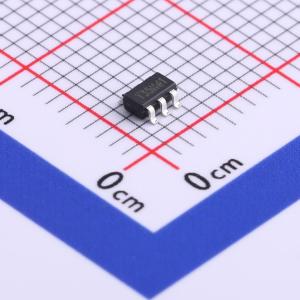

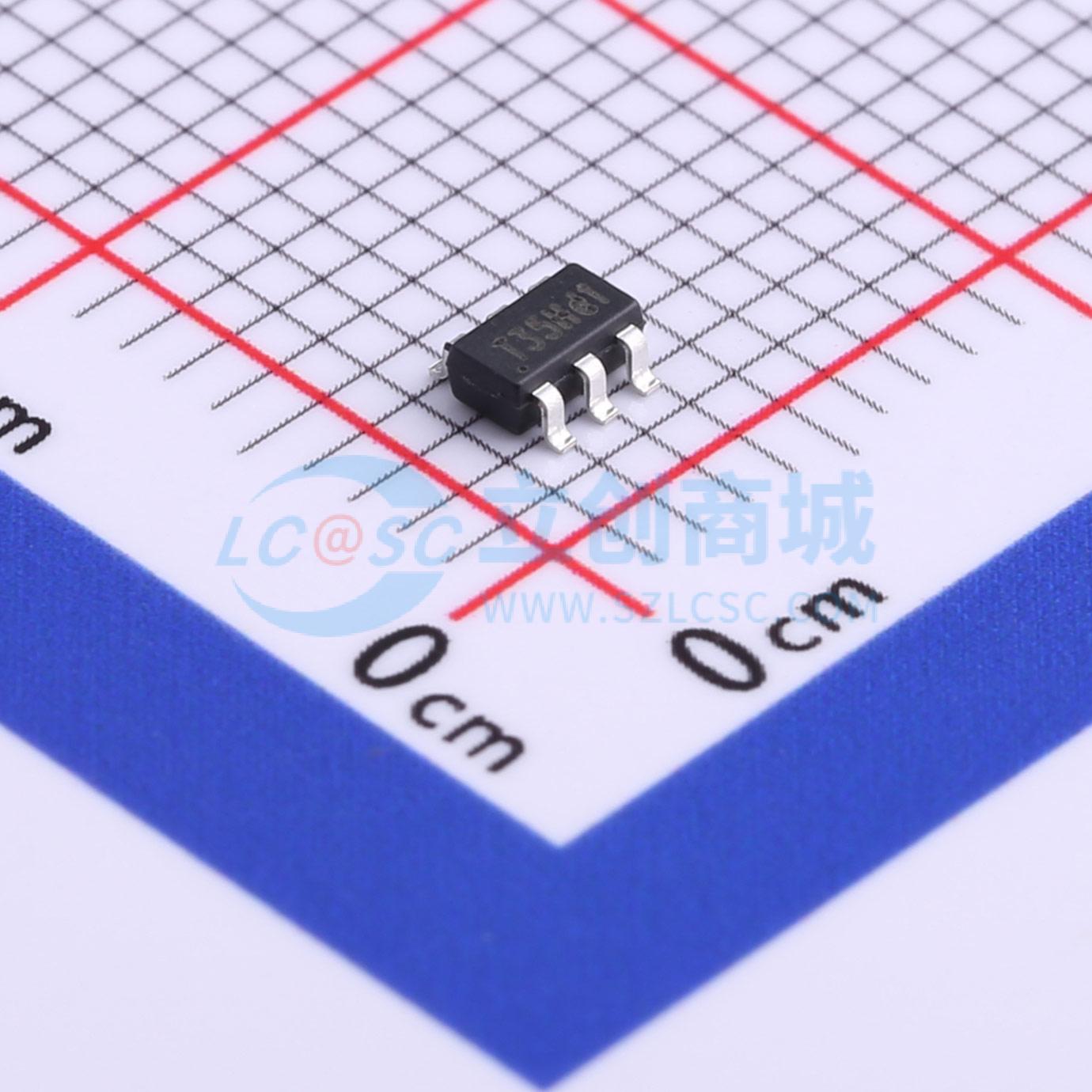

温馨提醒：图片仅供参考，商品以实物为准
TMI3282
降压型 2A 3.5V~18V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TMI3282 是一款高效率的2A同步整流降压转换器,工作频率为1MHz,输入电压范围为3.5V到18V,输出电流为2A。该芯片采用SOT23-6封装,具有多种保护功能,包括过流保护、欠压锁定和过温保护。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI3282
- 商品编号
- C711926
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款完全集成的高效2.0A同步整流降压转换器。它能在较宽的输出电流负载范围内高效运行。该器件提供PWM控制操作模式，可在更宽的负载范围内实现高效率。它所需的现成标准外部元件数量最少，采用符合ROHS标准的6引脚SOT23封装。
商品特性
- 高效率：在5V电压下效率高达95%
- 1MHz频率运行
- 2.0A输出电流
- 无需肖特基二极管
- 3.5V至18V输入电压范围
- 0.8V参考电压
- 斜率补偿电流模式控制，具备出色的线路和负载瞬态响应
- 集成内部补偿
- 使用低ESR陶瓷输出电容时稳定
- 具备打嗝模式的过流保护
- 输入过压保护（OVP）
- 热关断
- 浪涌电流限制和软启动
- 采用SOT23 - 6封装
应用领域
- 车载USB充电器
- 分布式电源系统
- 数字机顶盒
- 平板电视和显示器
- 笔记本电脑
- 无线和DSL调制解调器
