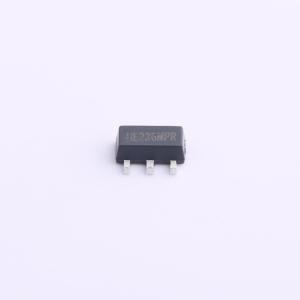

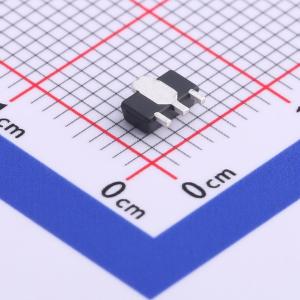

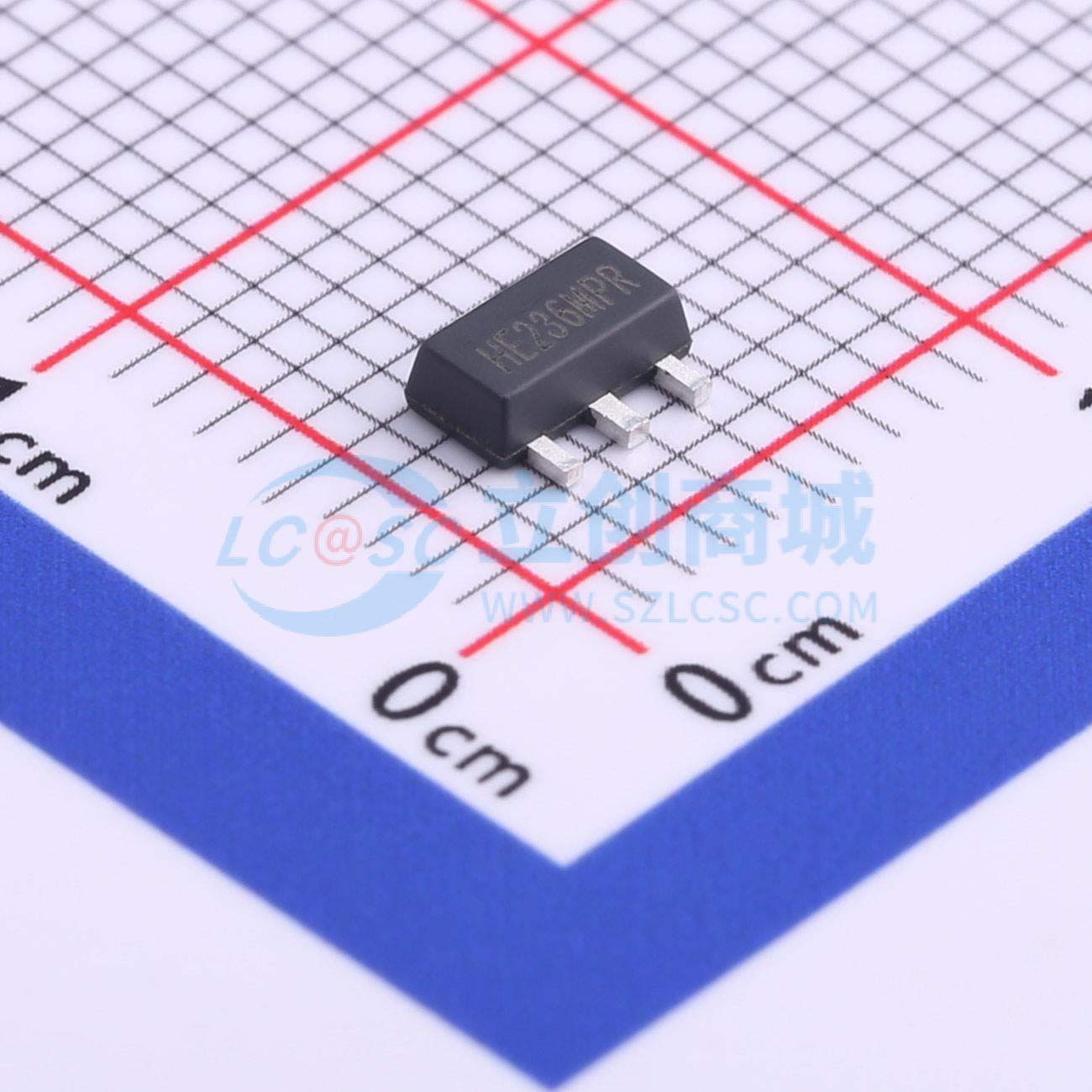

HE6236MPR
3.6V 500mA 15V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一组正电压输出的三引脚稳压器，即使输入/输出电压差较小时也能提供高电流。通过CMOS和激光微调技术实现了低功耗和高精度。由高精度电压基准、误差放大电路和限流输出驱动器组成。与现有系列相比，对负载变化的瞬态响应有所改善。提供SOT89-3、SOT89-5、SOT23-3和SOT23-5封装。
- 品牌名称
- HEERMICR(赫尔半导体)
- 商品型号
- HE6236MPR
- 商品编号
- C711939
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 15V | |
| 输出电压 | 3.6V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 40dB@(1kHz) | |
| 压差 | 160mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 50uVrms | |
| 功能特性 | 使能控制；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
HE62xx系列是一组正电压输出、三引脚稳压器，即使在输入/输出电压差较小时也能提供高电流输出。通过CMOS和激光修调技术实现低功耗和高精度。该系列包含一个高精度电压基准、一个误差放大电路和一个限流输出驱动器。与现有系列相比，其对负载变化的瞬态响应有所改善。提供SOT89-3、SOT89-5、SOT23-3和SOT23-5封装。
商品特性
- 低压差：0.17V @ 100mA
- 低静态电流：2.0uA
- 高输入电压：15V
- 输出电压精度：容差±2%
- 低温漂系数
- 内置限流器
- 大输出电流：>0.5A
- SOT89-3、SOT89-5、SOT23-3和SOT23-5封装
应用领域
- 便携式电池供电设备
- 音频/视频设备
- 烟雾探测器和传感器
- 称重秤
