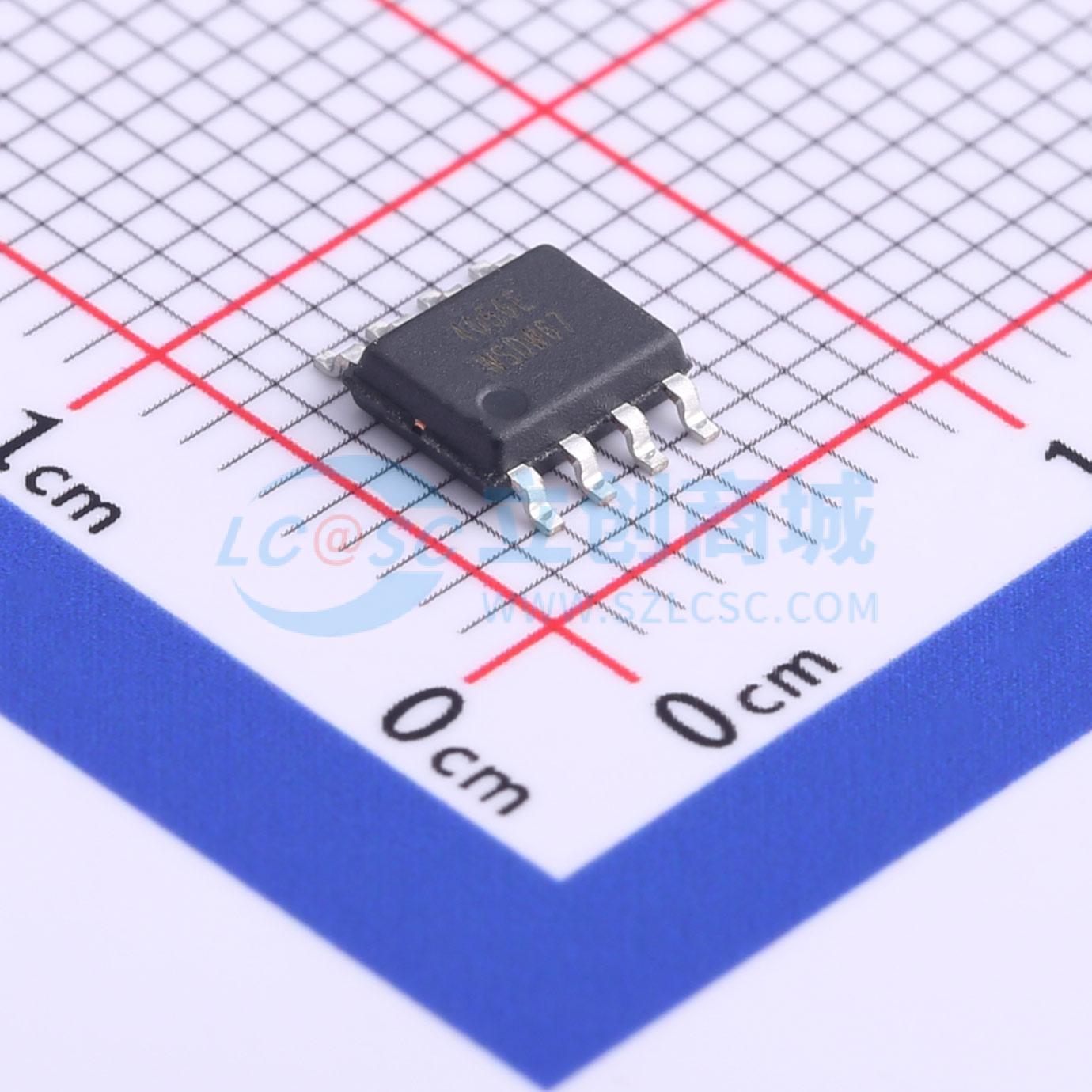

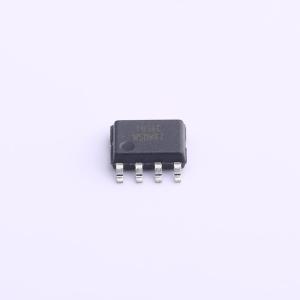

温馨提醒：图片仅供参考，商品以实物为准

HE4056E

1.1A锂离子电池线性充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HE4056E 是一款完善的单节锂离子电池恒流/恒压线形充电电源管理芯片。得益于内部的 P-MOSFET 结构，在应用上不需要外部检测电阻。最高可充 1.1A 的充电电流，在大功率运行和高外围温度时，热反馈可以控制充电电流以降低芯片温度。
品牌名称: HEERMICR(赫尔半导体)
商品型号: HE4056E
商品编号: C711956
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.122克(g)

商品参数

商品概述

HE4056E 是一款完善的单节锂离子电池恒流/恒压线形充电电源管理芯片。得益于内部的 P-MOSFET 结构，在应用上不需要外部检测电阻。最高可充 1.1A 的充电电流，在大功率运行和高外围温度时，热反馈可以控制充电电流以降低芯片温度。 HE4056E 包括两个漏极开路充电状态引脚：充电状态指示/CHRG 和电池故障状态输出/STDBY。

商品特性

可编程充电电流可达 1.1A
实现对单节锂离子电池的完全线性充电管理
恒流/恒压充电并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
USB 接口管理单片锂离子电池
预设充电电压为 4.2V
充电电流输出监控
充电状态指示标志
自动重新充电
1/10 充电电流终止
待机模式下的供电电流为 55uA
2.9V 涓流充电阈值电压
软启动限制了浪涌电流
采用 ESOP-8 封装

应用领域

手机
MP3
PDA
蓝牙应用
USB 接口充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	4V~6.5V
	最大充电电流	1.01A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-25℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	55uA
