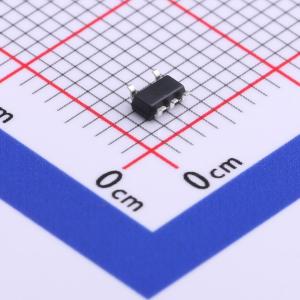

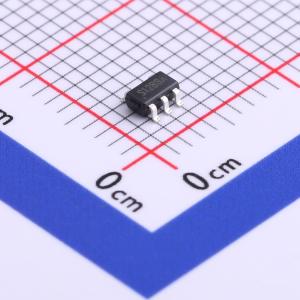

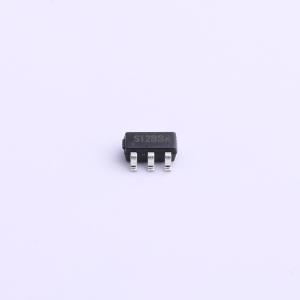

温馨提醒：图片仅供参考，商品以实物为准

STI3410

1.0MHz 1.5A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STI3410是一款高效率的同步降压DC-DC转换器,支持1.0MHz固定频率操作,最大输出电流为1.5A,输入电压范围为2.3V至6V,输出电压低至0.6V。该器件集成了主开关和同步开关,具有轻载模式下的高效率,适用于便携设备和电池供电系统。
品牌名称: TMI(拓尔微)
商品型号: STI3410
商品编号: C711928
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.049克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

STI3410是高效、高频同步降压DC-DC调节IC，能够提供高达1.5A的输出电流。STI3410可在2.3V至6.0V的宽输入电压范围内工作，并集成了具有极低RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。它非常适合为单节锂离子电池供电的便携式设备供电。输出电压可低至0.6V进行调节。STI3410还可以100%占空比使能，以实现低压差工作，延长便携式系统的电池寿命。该器件提供两种工作模式，即PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。 STI3410采用低外形（1mm）5引脚SOT封装，并有可调版本可供选择。

商品特性

高效率：高达96%（@3.3V）
1.0MHz恒定频率工作
1.5A输出电流
无需肖特基二极管
2.3V至6V输入电压范围
输出电压低至0.6V
轻载时采用PFM模式以实现高效率
压差工作时100%占空比
低静态电流：40μA
短路保护
热故障保护
浪涌电流限制和软启动
输入过压保护（OVP）
关断电流<1μA
SOT23 - 5封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
便携式仪器
数码静态和摄像机
PC卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~6V
	输出电压	600mV~6V
	输出电流	1.5A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	35uA
	开关管(内置/外置)	内置
	输出类型	可调
