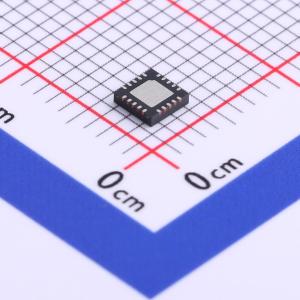

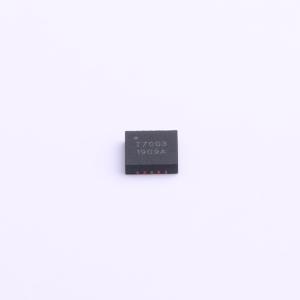

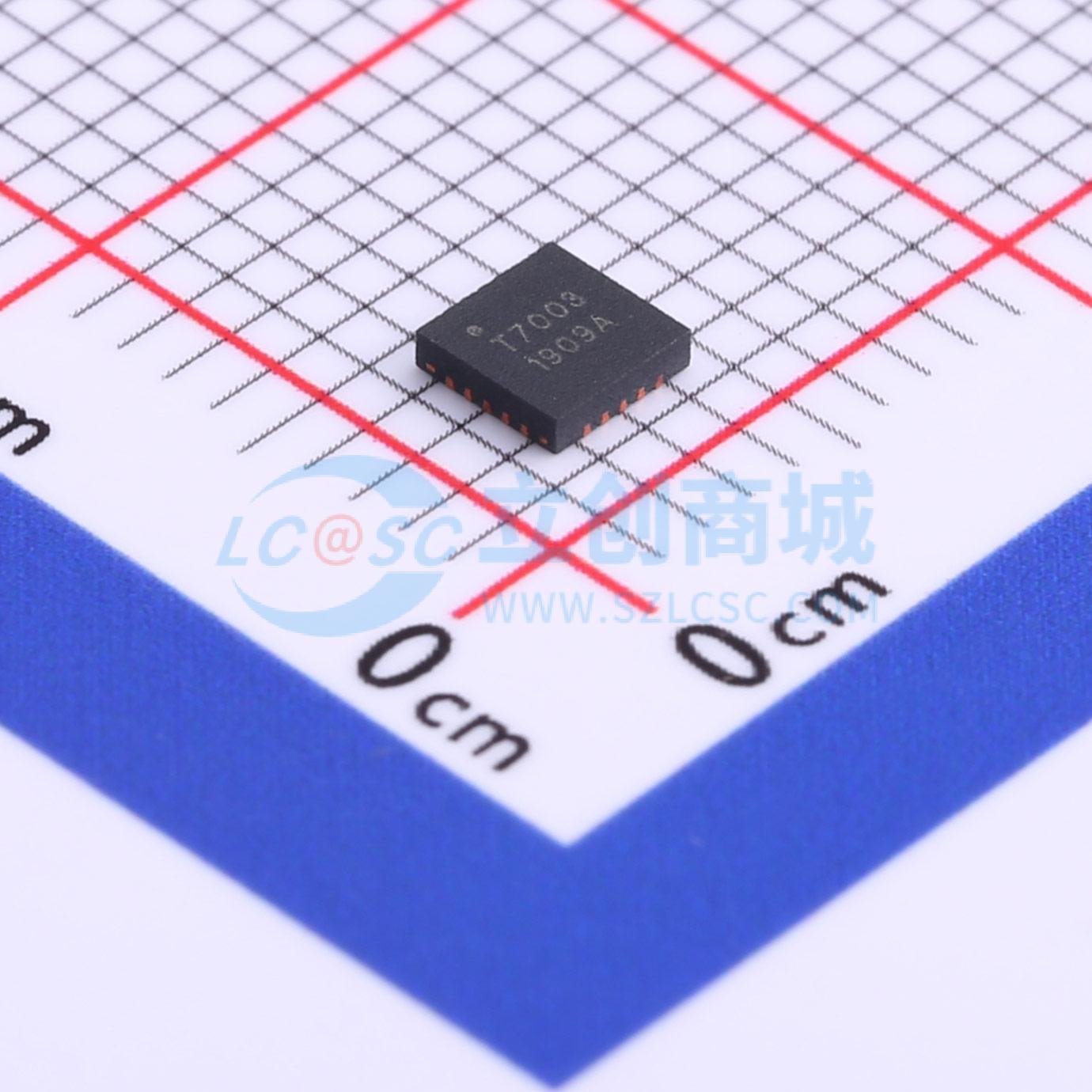

温馨提醒：图片仅供参考，商品以实物为准
TMI7003
3通道同步降压电源管理IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMI7003是一款高度集成的电源管理IC,设计用于消费和多媒体应用中的低功耗需求。它集成了3个同步降压转换器,每个通道的最大连续负载电流为2A。输入电压范围为2.7V至5.5V,输出电压可低至0.6V。该器件支持100%占空比操作,具有高效率同步模式操作和内部软启动电路。此外,还具备欠压锁定、过压保护、过流保护和热关断等功能。
- 品牌名称
- TMI(拓尔微)
- 商品型号
- TMI7003
- 商品编号
- C708882
- 商品封装
- QFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.159克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 3 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款三通道高度集成的电源管理IC，旨在最大限度降低消费类和多媒体应用中的功耗。其目标应用包括平板电脑、移动互联网设备、个人导航设备、数码相框、便携式DVD播放器、娱乐和教育机。该IC提供完整的系统电源管理解决方案，集成了3通道同步降压转换器。这些转换器针对高效率（大于92%）进行了优化，并采用了集成式低阻抗FET。
它是一款用于片上系统（SoC）、ASIC和处理器的高效集成电源管理IC。该器件集成了3个高效同步降压稳压器。每个降压稳压器都针对整个负载范围内的高效运行进行了专门设计。典型开关频率为1MHz，外部L - C滤波器可以很小，同时仍能提供极低的输出电压纹波。按照应用图中的详细说明，使用推荐的外部电感和电容时，降压转换器内部进行了补偿以确保稳定。同步整流可在低电压和高输出电流情况下实现高效率。其他特性包括软启动、欠压锁定、旁路以及电流和热过载保护。3通道降压转换器在性能和工作模式上几乎相同。它们可以在自动模式（PWM/PFM）下运行。在非常轻的负载下，降压转换器进入PFM模式，以降低开关频率和电源电流运行，从而保持高效率。
商品特性
- 输入电压范围：2.7V至5.5V
- 输出电压低至0.6V
- 每个通道的最大连续负载电流：2A（3通道总输出功耗必须小于6W）
- 降压工作时占空比可达100%
- 高效同步模式运行
- 输入电压欠压保护（UVP）和过压保护（OVP）
- 热故障保护
- 内部软启动
- 固定1MHz开关频率
- 过流保护和打嗝模式
- 采用20引脚3mm x 3mm QFN封装
- 独立使能控制
- 内部补偿
应用领域
- 数字机顶盒（STB）
- 平板电视和显示器
- 便携式媒体播放器（PMP）
