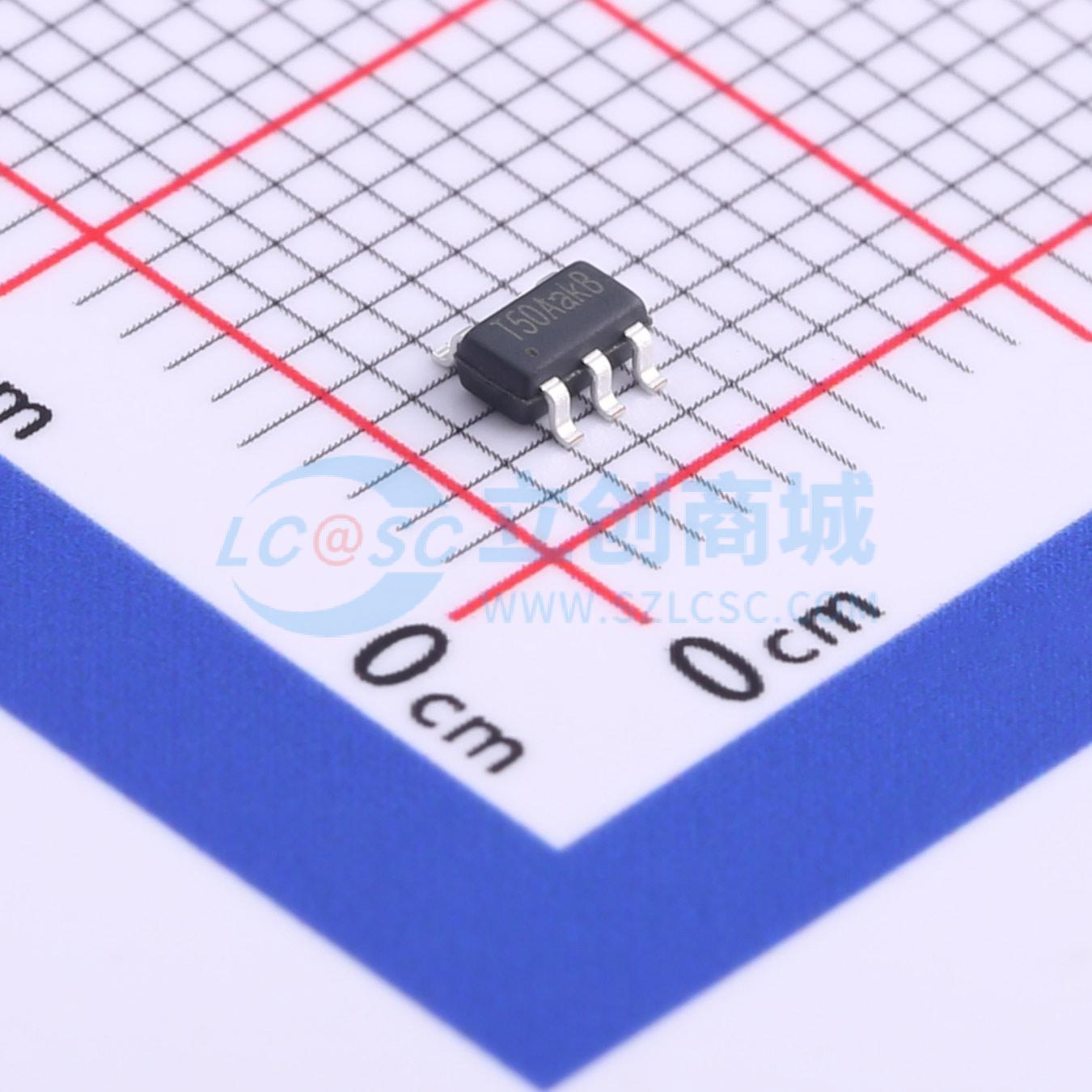

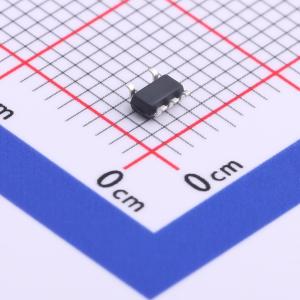

STI34061

1.5MHz 1A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STI34061 是一个高效、电流模式PWM步降转换器,具有PFM轻载模式。该设备集成了主开关和同步整流器,无需外部肖特基二极管,适用于便携设备的单节锂离子电池供电。输出电压可低至0.6V,支持100%占空比,低静态电流为50μA。
品牌名称: TMI(拓尔微)
商品型号: STI34061
商品编号: C708875
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.049克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

STI34061是一款高效的电流模式PWM降压转换器，在轻载时采用PFM模式。该器件集成了一个主开关和一个同步整流器，无需外部肖特基二极管即可实现高效率。它非常适合为单节锂离子电池供电的便携式设备供电。输出电压可低至0.6V进行调节。STI34061还可以以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间。该器件提供两种工作模式，PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。

商品特性

高效率：高达96%（@3.3V）
1.5MHz开关频率运行
轻载条件下PFM运行
1.0A输出电流
无需肖特基二极管
2.5V至5.5V输入电压范围
输出电压低至0.6V
压差时100%占空比
低静态电流：50μA
斜率补偿电流模式控制，具有出色的线路和负载瞬态响应
短路保护
热故障保护
浪涌电流限制和软启动
输入过压保护（OVP）
关断电流<1μA
SOT23-5封装

应用领域

手机和智能手机
无线和DSL调制解调器
PDA/MID/PAD
数码相机和摄像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
