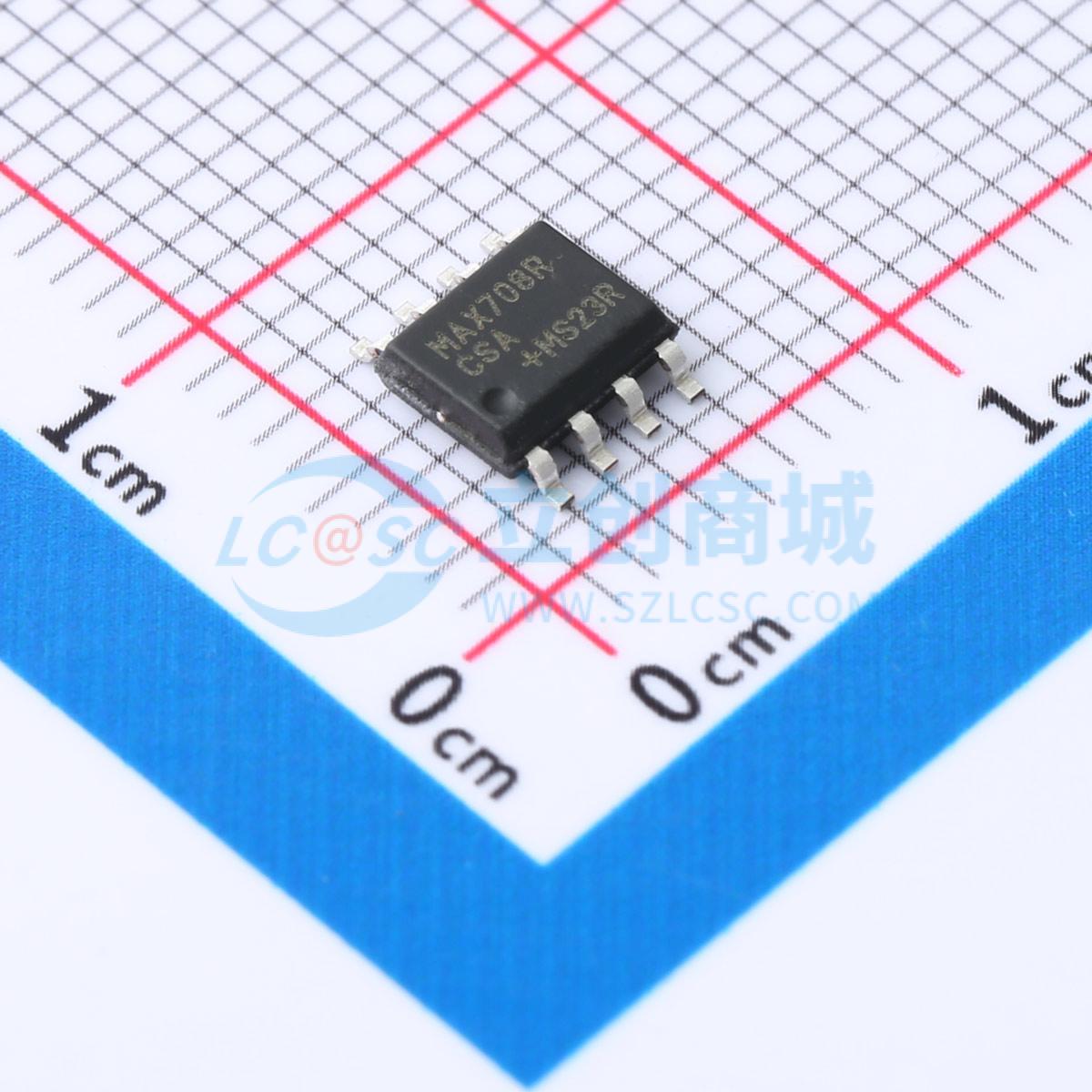

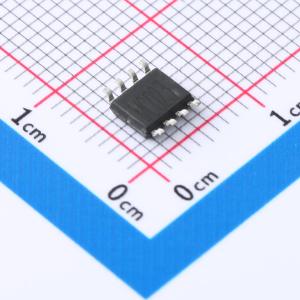

温馨提醒：图片仅供参考，商品以实物为准

MAX708RCSA

电源电压和电池电压监控芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 复位芯片电源电压为3.0V 至 5.5V，复位高低电平均有效，受监控电压数：1 ，具有200ms复位延时输出，电源故障监测，掉电检测，手动复位输入，上电检测等功能，复位阈值电压2.63V，内置1.25V比较器，可用于监测电池的低电压，可用于电脑,控制器，电池供电设备，便携式设备及无线通信设备等。
品牌名称: MSKSEMI(美森科)
商品型号: MAX708RCSA
商品编号: C6454437
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.111克(g)

商品参数

商品概述

706P/R/S/T/J、708R/S/T/J、705/6/7/8、和813L芯片主要用于监控电源电压和电池电压。当电源电压低于2.63V (706P/R ，708R)、2.93V( 706S,708S )、 3.08V(706T,708T) 、4.00V(706J,708J) 、 4.40V(706/708) 、或4.65V(705/707 ，813L)时，将产生复位信号。 706P/R/S/T/J、705/706/813L 芯片具有一个1.6秒延时复位的看门狗电路。将WDI 引脚悬空可以禁用看门狗计时器。 708R/S/T/J、707/708 芯片具有高电平和低电平两种复位电平输出，但没有看门狗功能。706P芯片与706R 芯片的功能基本一致，但复位输出高电平。813L 与705 芯片的功能也基本一致，但复位输出为高电平。内置1.25V 比较器，可用于监测电池的低电压。所有的芯片都具有手动复位功能。封装形式有8 引脚DIP、SOP和紧凑型MSOP。

商品特性

低功耗，完全兼容产品MAX706P/R/S/T 、MAX708R/S/T、MAX705/6/7/8 、MAX813L：供应电流(100μA)
6 种高精度的电压监测可选
手动复位输入
内置1.25V 电压监控器
看门狗功能(706P/R/S/T/J 、705/6/813L)200ms 复位延迟输出
3 种复位信号可选
8 引脚DIP 、SOP 、MSOP 封装

应用领域

电脑和控制器
嵌入式系统
电池供电系统
智能仪器
无线通信系统
PDA 和便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	推挽
	工作电压	3V~5.5V
	复位有效电平	低电平有效；高电平有效
	阈值电压	2.63V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	无
	复位超时	200ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	50uA
