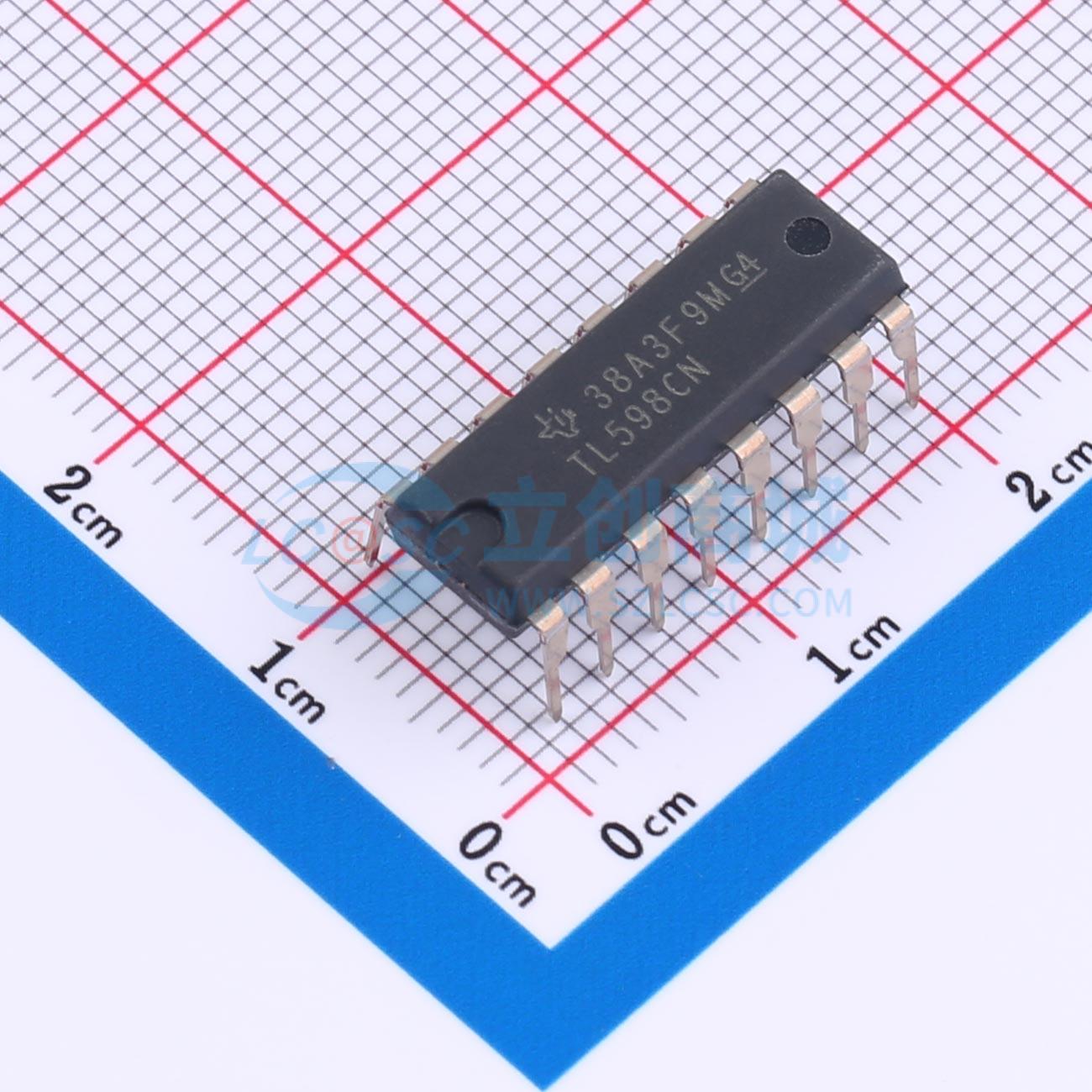

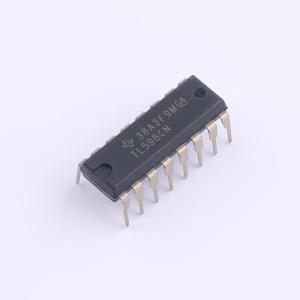

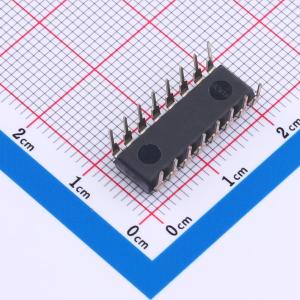

TL598CN

TL598将脉宽调制（PWM）控制系统构建所需的所有功能集成在单芯片上。该器件主要为电源控制而设计，为系统工程师提供了将电源控制电路定制以适配特定应用的灵活性。 TL598包含两个误差放大器、一个内部振荡器（可外部调节）、一个死区时间控制（DTC）比较器、一个脉冲导向触发器、一个5V精密基准源、欠压锁定控制和输出控制电路。两个图腾柱输出为功率FET控制提供出色的上升和下降时间性能。输出端共享一个公共源极电源和公共功率接地端，这使系统设计人员能够消除由大电流引起的电压降和共模噪声导致的误差。 误差放大器的共模电压范围为0V至VCC - 2V。DTC比较器具有固定偏移，可防止推挽操作期间输出重叠。通过将RT连接到基准输出并向CT提供锯齿波输入，可实现同步多电源操作。 TL598器件提供输出控制功能，可选择推挽或并联操作。电路架构可防止在推挽操作期间任一输出出现双脉冲。推挽应用的输出频率为振荡器频率的一半，即fO / 2 = 1 / (2 RT CT)。单端应用的输出频率为f0 = 1 / (RT CT)。

• 完整的PWM电源控制功能
• 可提供200mA灌电流或拉电流的图腾柱输出
• 输出控制可选择并联或推挽操作
• 内部电路禁止任一输出出现双脉冲
• 可变死区时间可实现全范围控制
• 内部稳压器提供稳定的5V基准电源，精度达±1%
• 板载输出电流限制保护
• 低VCC条件下的欠压锁定
• 独立的功率地和信号地
