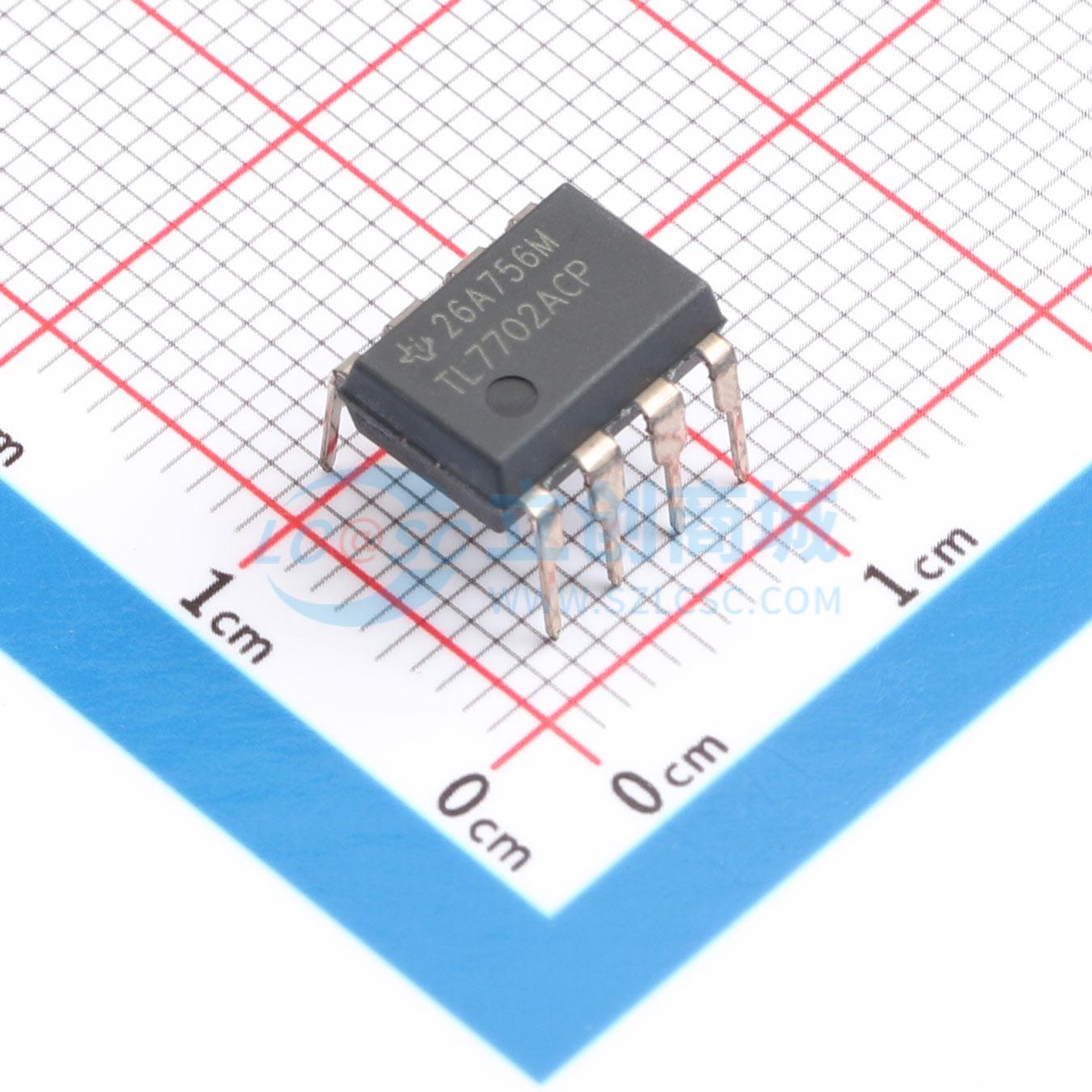

温馨提醒：图片仅供参考，商品以实物为准

TL7702ACP

电源电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL7702A 具有可编程欠压阈值和复位延时时间的单通道电压监控器
品牌名称: TI(德州仪器)
商品型号: TL7702ACP
商品编号: C701421
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

TL77xxA 系列集成电路电源电压监控器专为用作微型计算机和微处理器系统中的复位控制器而设计。电源电压监控器在 SENSE 输入处监测电源是否存在欠压情况。在上电期间，当 VCC 达到接近 3.6 V 的值时，RESET 输出变为有效（低电平）。此时（假设 SENSE 高于 VIT+），延迟定时器功能启动一个时间延迟，之后 RESET 和 RESET 输出变为无效（分别为高电平和低电平）。在正常运行期间发生欠压情况时，RESET 和 RESET 变为有效。

商品特性

上电复位发生器
电压下降后自动生成复位信号
宽电源电压范围
精密电压传感器
温度补偿电压基准
外部可调脉冲持续时间

应用领域

计算机
平板电脑
智能手机
服务器
音乐播放器

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	3.5V~18V
	复位有效电平	低电平有效

	属性	参数值
	阈值电压	2.53V
	受监控电压数	1
	手动复位	有
	复位超时	1.2ms
	工作温度	0℃~+70℃@(Tj)
