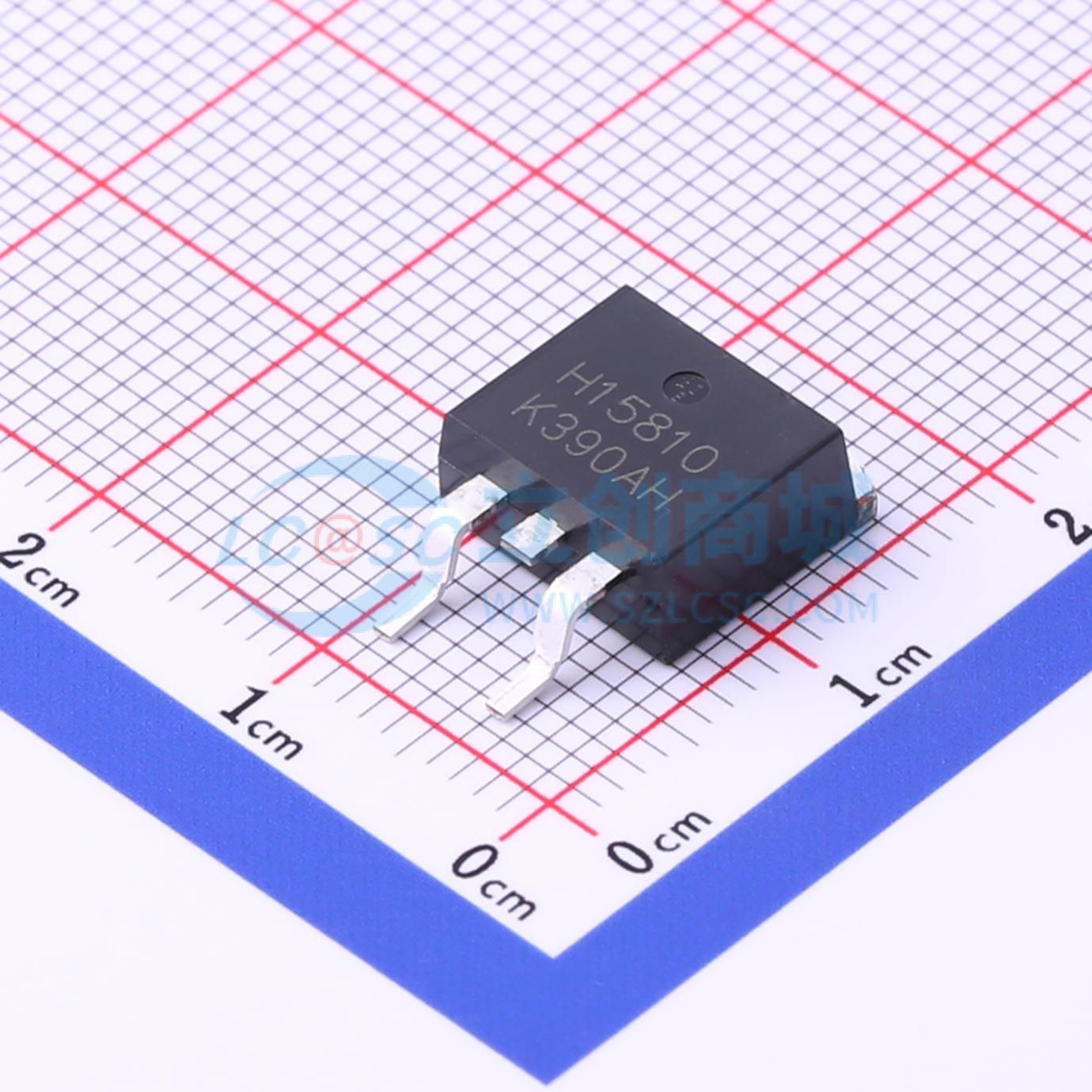

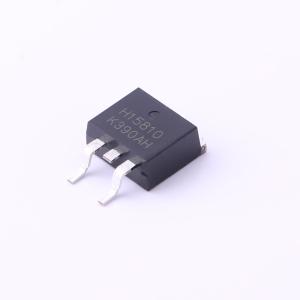

HSH15810
N沟道,100V,120A,3.7mΩ@10V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道功率MOSFET,采用高单元密度SGT屏蔽栅沟槽工艺,TO-263封装。栅源电压额定范围±20V。产品具有100% EAS雪崩能量保证、低导通电阻、快速开关等特性。适用于高频开关、同步整流、电机驱动、电机驱动与控制等应用。
- 品牌名称
- HUASHUO(华朔)
- 商品型号
- HSH15810
- 商品编号
- C701020
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.687克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 3.7mΩ@10V | |
| 耗散功率(Pd) | 227W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 72nC@10V | |
| 输入电容(Ciss) | 4.725nF | |
| 反向传输电容(Crss) | 14pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 609pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 100%保证EAS
- 提供绿色环保器件
- 超低导通电阻RDS(ON)
- 先进的高单元密度SGT MOS技术
应用领域
- 电机驱动器
- 电池管理系统(BMS)
- 高频开关和同步整流
