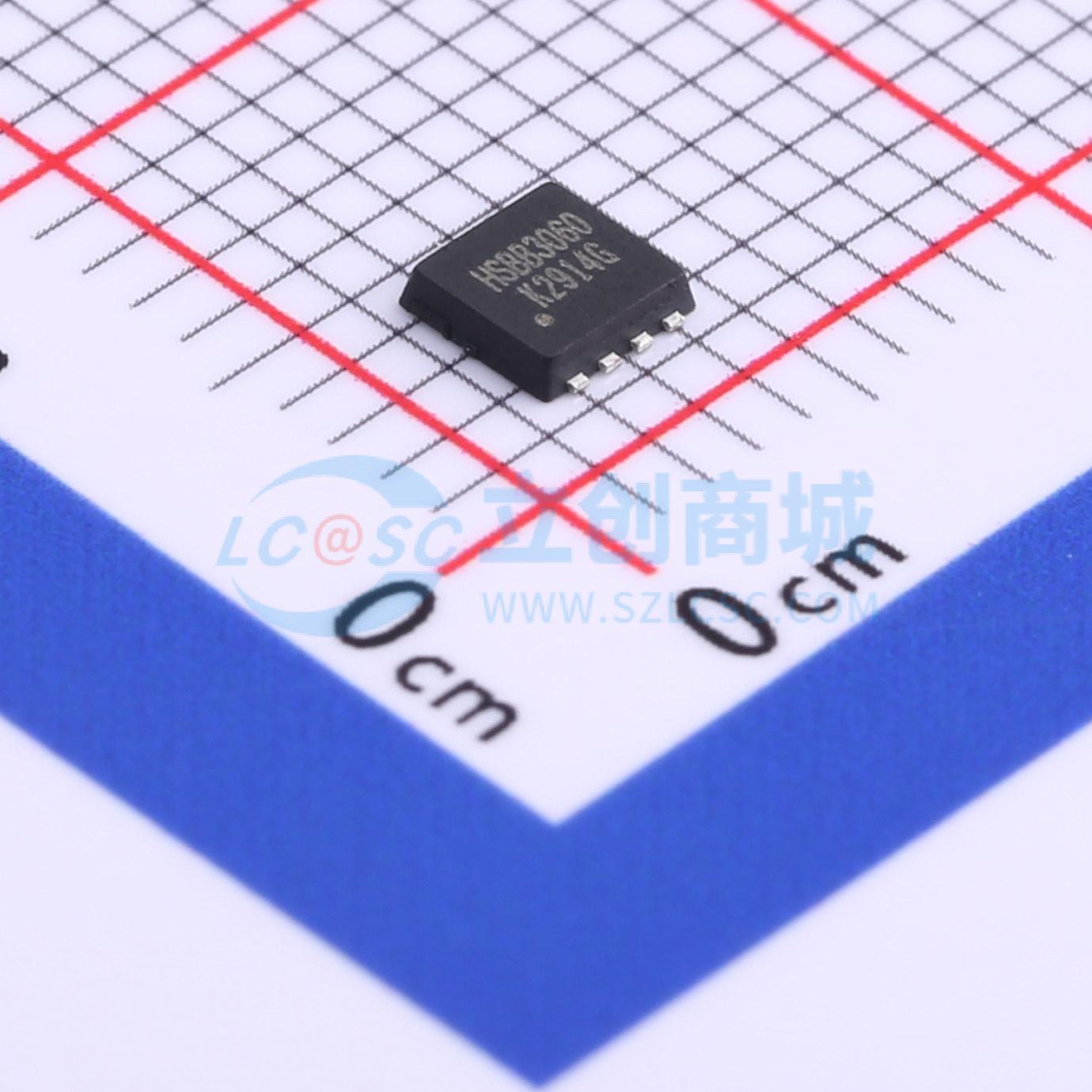

HSBB3060实物图

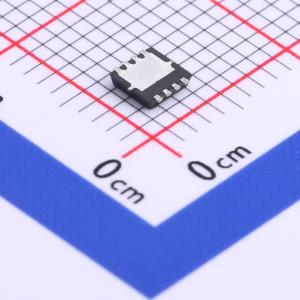

  • HSBB3060商品缩略图

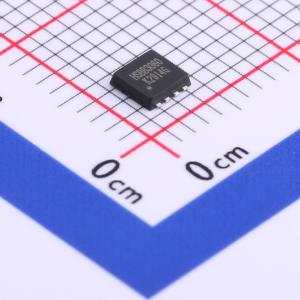

  • HSBB3060商品缩略图
  • HSBB3060商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HSBB3060

N沟道,30V,45A,8mΩ@10V

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
N沟道功率MOSFET,采用高单元密度SGT屏蔽栅沟槽工艺,PRPAK3x3-8L封装。栅源电压额定范围±20V。产品具有100% EAS雪崩能量保证、低栅极电荷、快速开关、优化dV/dt抗干扰特性等特性。适用于DC/DC转换器、台式计算机电源管理、电源管理等应用。
品牌名称
HUASHUO(华朔)
商品型号
HSBB3060
商品编号
C701036
商品封装
PRPAK3x3-8L​
包装方式
编带
商品毛重
0.117克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)45A
导通电阻(RDS(on))8mΩ@10V
耗散功率(Pd)21W
阈值电压(Vgs(th))1.7V
属性参数值
栅极电荷量(Qg)4.5nC@4.5V
输入电容(Ciss)562pF
反向传输电容(Crss)28pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)274pF
栅极电压(Vgs)±20V

商品特性

  • 100% EAS 保证
  • 提供绿色环保器件
  • 超低栅极电荷
  • 出色的 CdV/dt 效应抑制
  • 先进的高单元密度 SGT MOS 技术

应用领域

  • 台式计算机或 DC/DC 转换器中的电源管理
  • 电信和工业领域的隔离式 DC/DC 转换器
