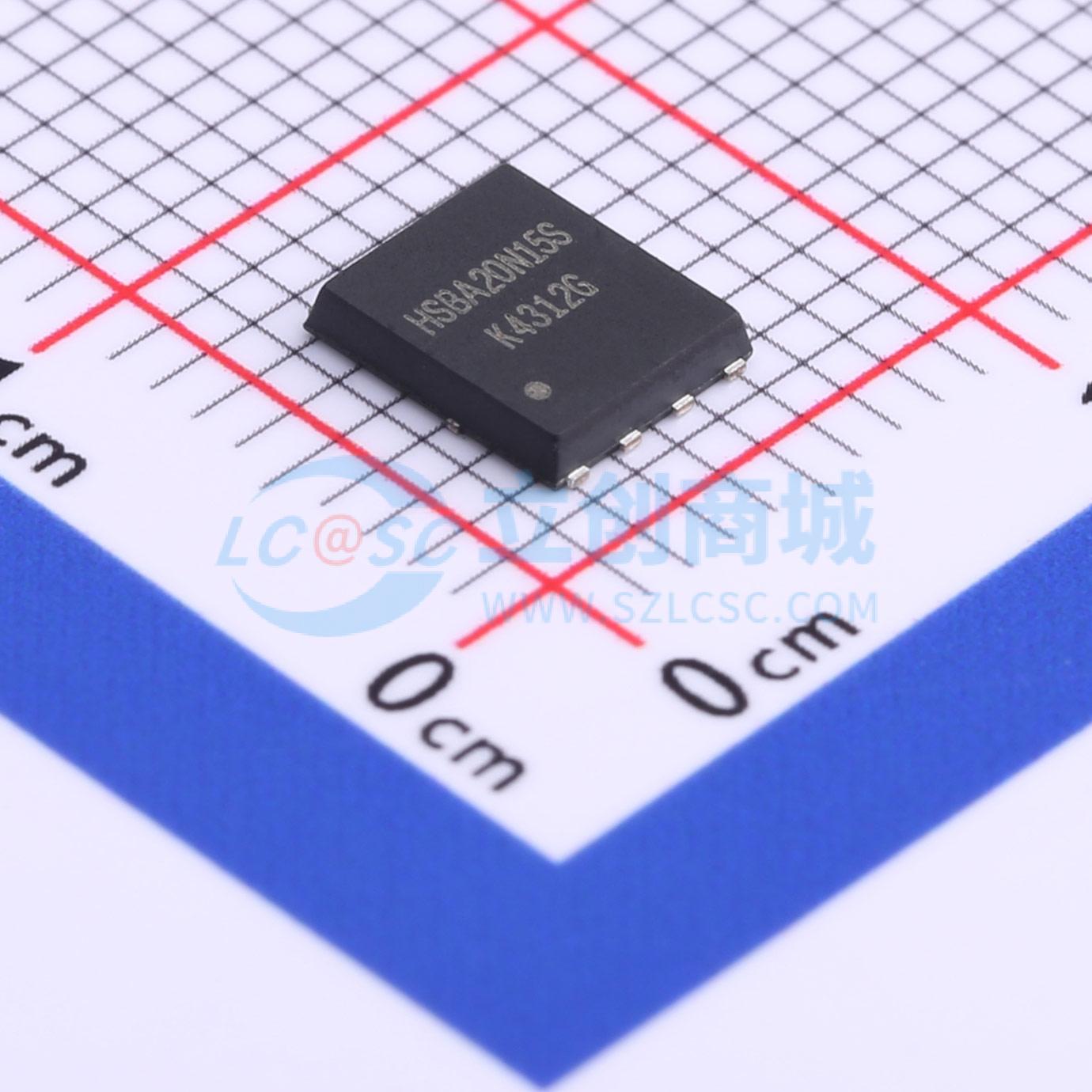

HSBA20N15S实物图
  • HSBA20N15S商品缩略图
  • HSBA20N15S商品缩略图
  • HSBA20N15S商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HSBA20N15S

N沟道,150V,23A,56mΩ@10V

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
N沟道功率MOSFET,采用高单元密度SGT屏蔽栅沟槽工艺,PRPAK5x6-8L封装。栅源电压额定范围±20V。产品具有100% EAS雪崩能量保证、低导通电阻、低栅极电荷、快速开关等特性。适用于同步降压转换器等应用。
品牌名称
HUASHUO(华朔)
商品型号
HSBA20N15S
商品编号
C701044
商品封装
PRPAK5x6-8L​
包装方式
编带
商品毛重
0.139克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)150V
连续漏极电流(Id)23A
导通电阻(RDS(on))56mΩ@10V
耗散功率(Pd)72.6W
阈值电压(Vgs(th))1.8V
属性参数值
栅极电荷量(Qg)19nC@4.5V
输入电容(Ciss)1.09nF
反向传输电容(Crss)6pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)93pF
栅极电压(Vgs)±20V

商品概述

HSBA20N15S是高性能SGT N沟道MOSFET,具有极高的单元密度,能为大多数同步降压转换器应用提供出色的导通电阻(RDSON)和栅极电荷。HSBA20N15S符合RoHS和绿色产品要求,100%保证具有抗雪崩能力(EAS),并通过了全功能可靠性认证。

商品特性

  • 超低栅极电荷
  • 提供绿色环保器件
  • 出色的Cdv/dt效应抑制能力
  • 先进的高单元密度SGT MOS技术
  • PRPAK5×6引脚配置
