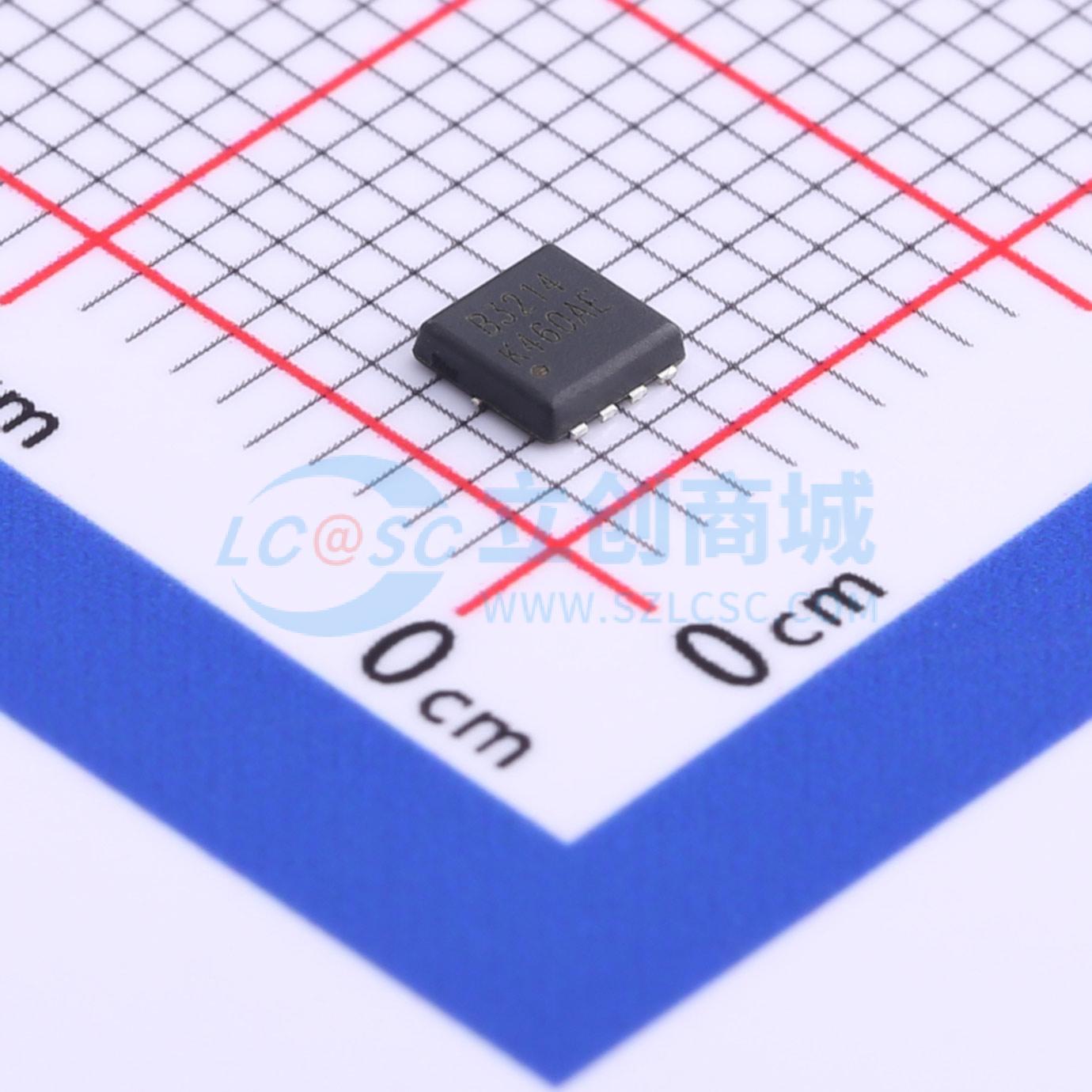

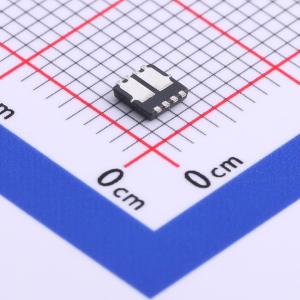

HSBB3214
双N沟道,30V,33A/路,12mΩ@10V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双N沟道功率MOSFET,采用高单元密度Trench沟槽工艺,PRPAK3x3-8L封装。栅源电压额定范围±20V。产品具有100% EAS雪崩能量保证、低导通电阻、低栅极电荷、快速开关等特性。适用于同步降压转换器等应用。
- 品牌名称
- HUASHUO(华朔)
- 商品型号
- HSBB3214
- 商品编号
- C701032
- 商品封装
- PRPAK3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 33A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 26W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.63nC@4.5V | |
| 输入电容(Ciss) | 940pF | |
| 反向传输电容(Crss) | 109pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 131pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
HSBB3214是高单元密度沟槽型N沟道MOSFET,为大多数同步降压转换器应用提供出色的导通电阻(RDSON)和栅极电荷。HSBB3214符合RoHS和绿色产品要求,100%保证EAS(雪崩能量),并通过全功能可靠性认证。
商品特性
- 100%保证EAS
- 有绿色环保器件
- 超低栅极电荷
- 出色的CdV/dt效应衰减
- 先进的高单元密度沟槽技术
