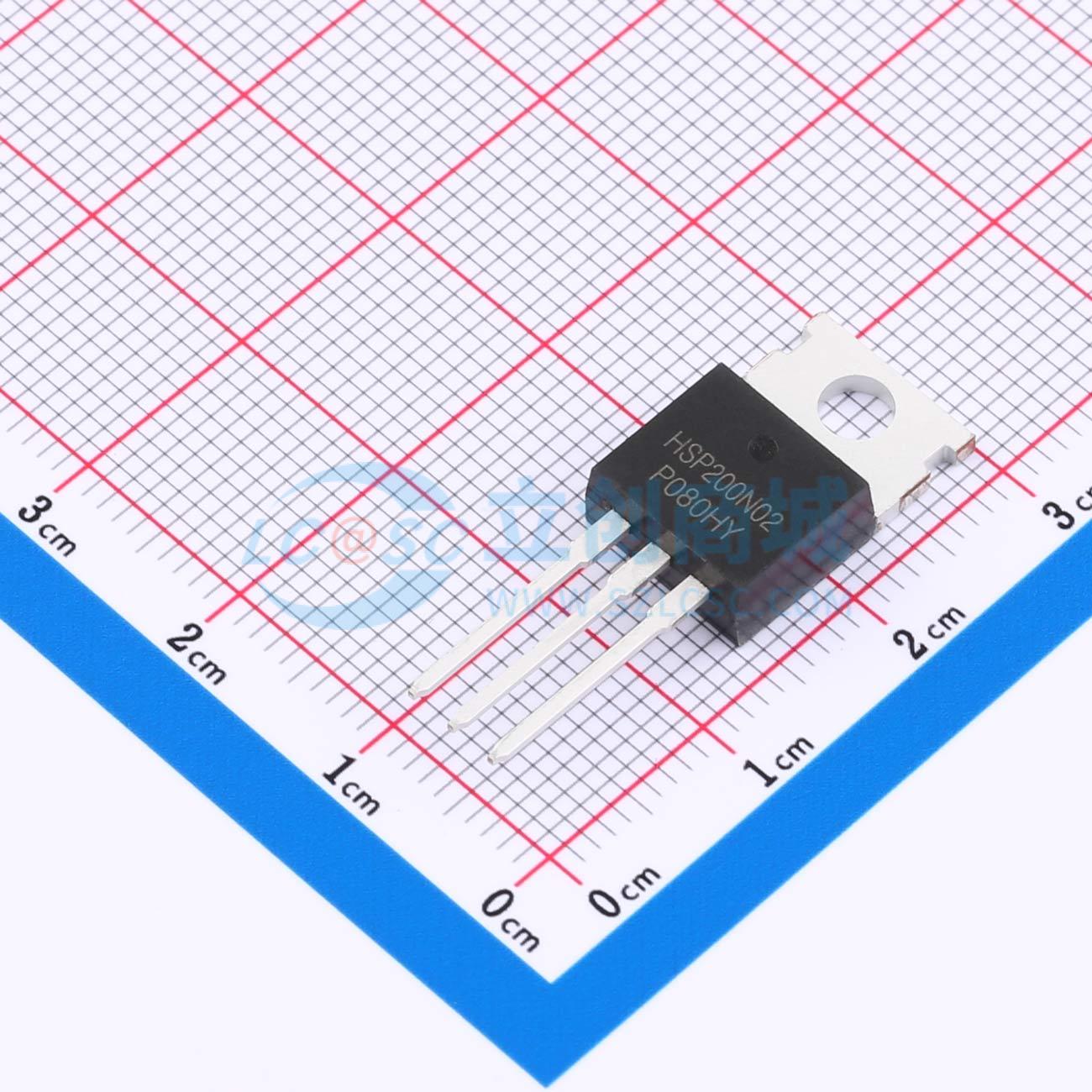

HSP200N02实物图

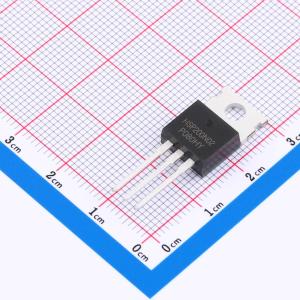

  • HSP200N02商品缩略图

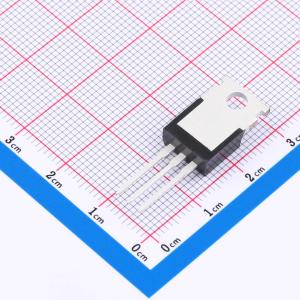

  • HSP200N02商品缩略图
  • HSP200N02商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

HSP200N02

N沟道,200V,70A,27mΩ@10V

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
N沟道功率MOSFET,采用高单元密度Trench沟槽工艺,TO-220FB-3L封装。栅源电压额定范围±20V。产品具有100% EAS雪崩能量保证、低导通电阻、快速开关、优化dV/dt抗干扰特性等特性。适用于同步降压转换器、功率开关应用等应用。
品牌名称
HUASHUO(华朔)
商品型号
HSP200N02
商品编号
C701023
商品封装
TO-220FB-3L​
包装方式
管装
商品毛重
2.21克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)200V
连续漏极电流(Id)70A
导通电阻(RDS(on))27mΩ@10V
耗散功率(Pd)200W
阈值电压(Vgs(th))3V
属性参数值
栅极电荷量(Qg)110nC@10V
输入电容(Ciss)5.082nF
反向传输电容(Crss)129pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)343pF
栅极电压(Vgs)±20V

商品概述

HSP200N02是高性能沟槽型N沟道MOSFET,具有极高的单元密度,能为大多数同步降压转换器应用提供出色的导通电阻(RDSON)和栅极电荷。HSP200N02符合RoHS和绿色产品要求,100%经过EAS测试,具备全面的功能可靠性认证。

商品特性

  • 适用于功率开关应用
  • 提供绿色环保器件
  • 出色的Cdv/dt效应抑制能力
  • 采用先进的高单元密度沟槽技术

数据手册PDF

放大查看下载PDF
