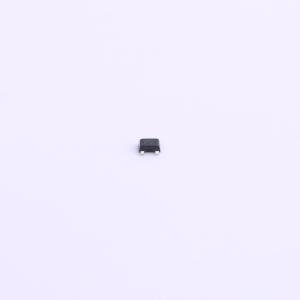

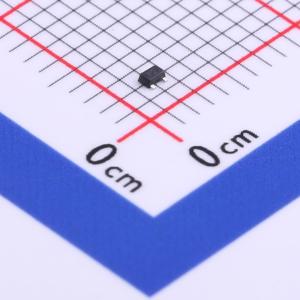

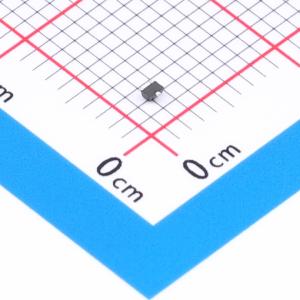

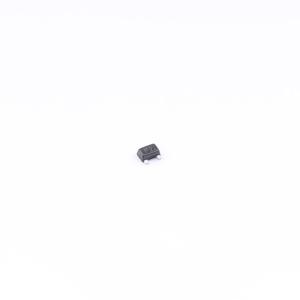

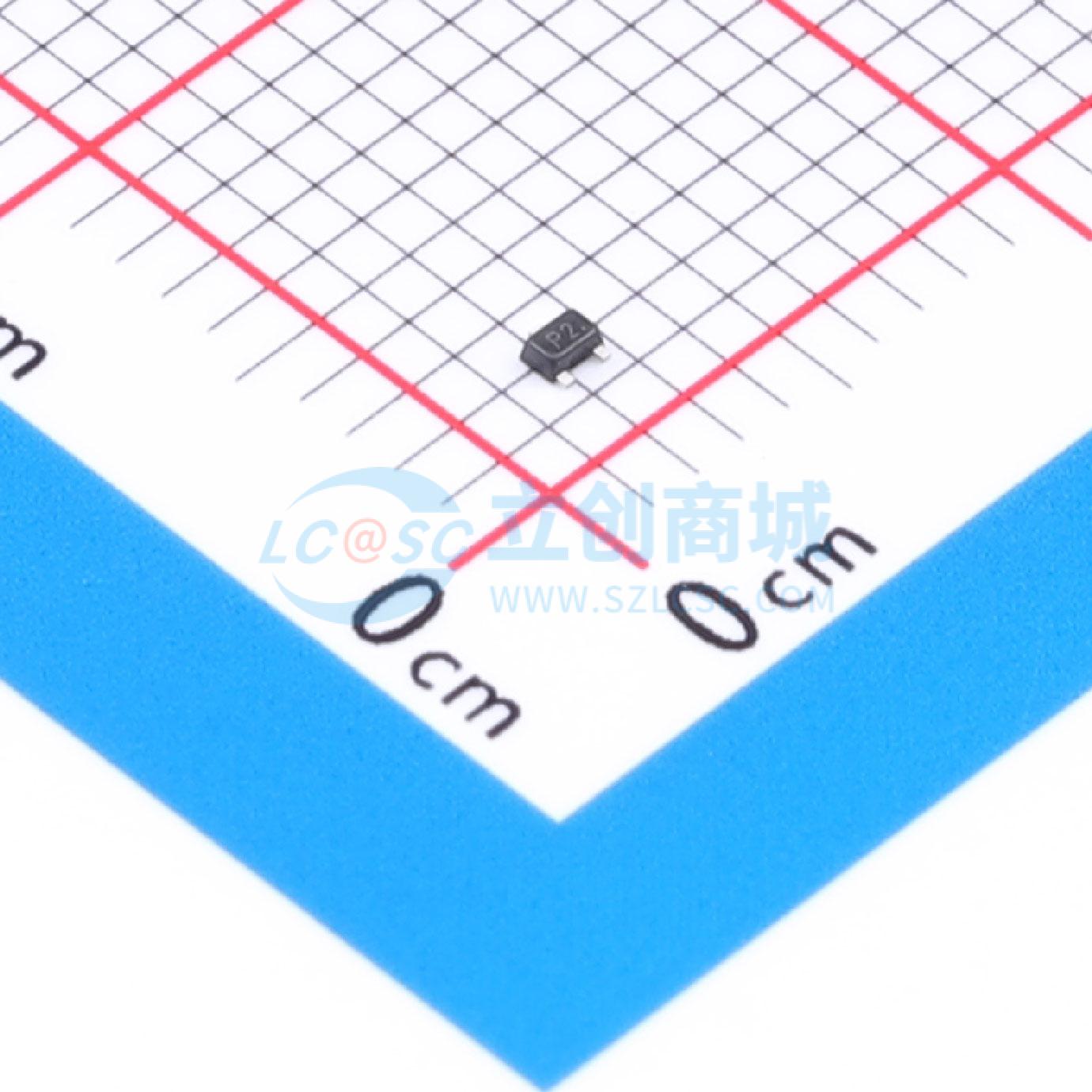

HSSC3134
N沟道,20V,0.77A,370mΩ@4.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N沟道功率MOSFET,采用高单元密度Trench沟槽工艺,SOT-723封装。栅源电压额定范围±12V。产品具有低导通电阻、低栅极电荷、快速开关等特性。适用于负载开关、高边开关等应用。
- 品牌名称
- HUASHUO(华朔)
- 商品型号
- HSSC3134
- 商品编号
- C700949
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 770mA | |
| 导通电阻(RDS(on)) | 370mΩ@4.5V | |
| 耗散功率(Pd) | 150mW | |
| 阈值电压(Vgs(th)) | 700mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.1nC@4.5V | |
| 输入电容(Ciss) | 60pF | |
| 反向传输电容(Crss) | 11pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 15pF | |
| 栅极电压(Vgs) | ±12V |
商品概述
HSSC3134 是高单元密度沟槽型 N 沟道 MOSFET,为大多数小功率开关和负载开关应用提供出色的导通电阻(RDSON)和效率。HSSC3134 符合 RoHS 和绿色产品要求,并通过了全功能可靠性认证。
商品特性
- 快速开关速度
- 超低栅极电荷
- 高端开关
- 低阈值
