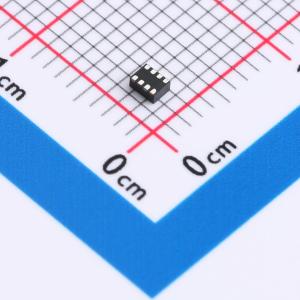

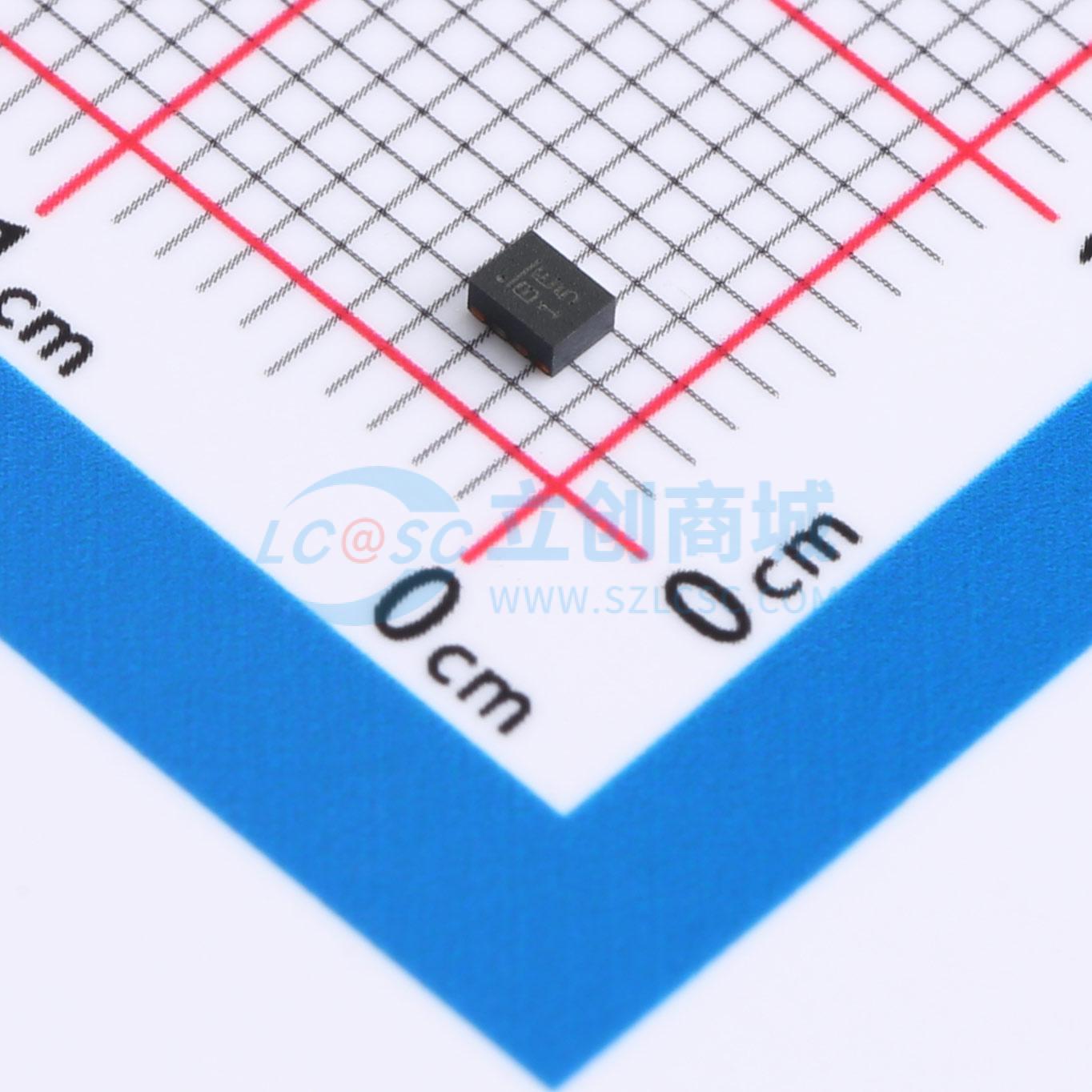

MP2158GQH-Z

1A，6V，1.5MHz同步降压开关电源

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V以内，1A以内(小电流)方案，MP2158是一款单片降压模式转换器,内置内部功率MOSFET,能够从2.5V到6V的输入电压范围内提供1A连续输出电流。该器件采用恒定导通时间控制方案,提供快速瞬态响应和易于环路稳定。具有低静态电流（17uA）、默认1.5MHz开关频率、超小型2.0x1.5mm QFN8封装等特性。
品牌名称: MPS(芯源)
商品型号: MP2158GQH-Z
商品编号: C6306019
商品封装: QFN-8(1.5x2)
包装方式: 编带
商品毛重: 0.29克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

MP2158是一款单片降压开关模式转换器，内置功率MOSFET。它能在2.5V至6V的输入电压下实现1A的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至0.6V。恒定导通时间控制方案可实现快速瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期限流和热关断。 MP2158采用2.0x1.5mm的小型QFN8封装，所需的标准外部元件数量极少。 MP2158适用于多种应用，包括高性能DSP、FPGA、PDA和便携式仪器。

商品特性

极低静态电流（IQ）：17μA
默认开关频率1.5MHz
使能（EN）和电源正常（Power Good）信号用于电源排序
超小型2.0x1.5mm QFN8封装
2.5V至6V宽工作输入范围
输出电压可从0.6V开始调节
最大输出电流达1A
降压模式下占空比可达100%
内置118mΩ和88mΩ功率MOSFET开关
逐周期过流保护
具备打嗝模式的短路保护
使用低ESR输出陶瓷电容即可稳定工作

应用领域

无线/网卡
便携式仪器
电池供电设备
低电压I/O系统电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	-
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	可调
