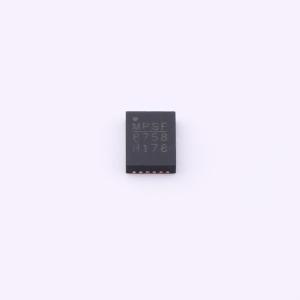

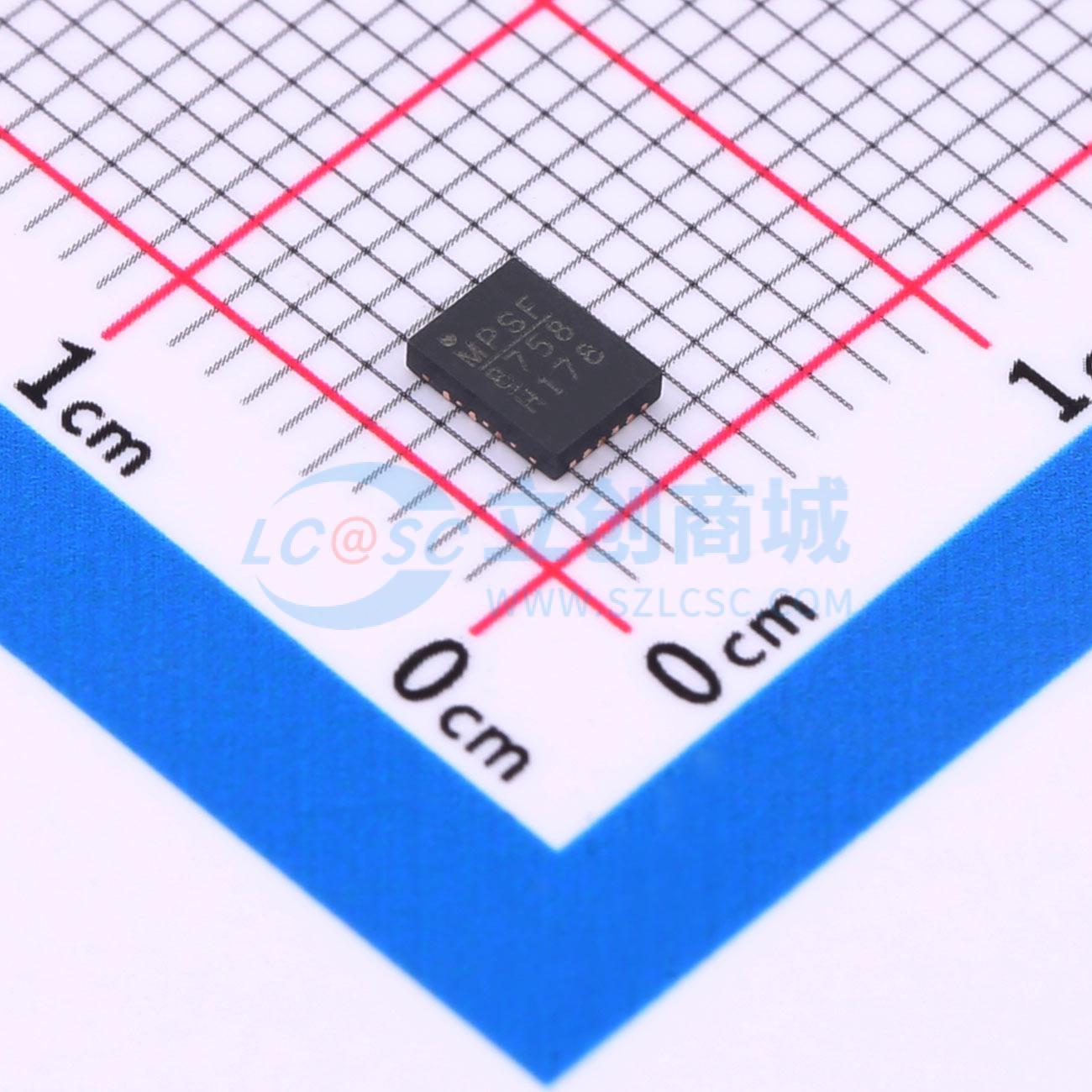

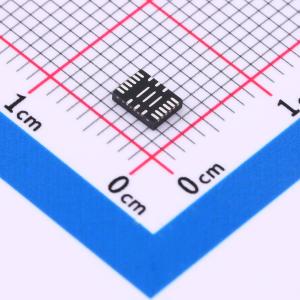

MP8758HGL-Z
降压型 10A 4.5V~22V
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP8758HGL-Z
- 商品编号
- C6306217
- 商品封装
- QFN-21(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~22V | |
| 输出电压 | 604mV~5.5V | |
| 输出电流 | 10A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 190uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP8758H是一款高度集成的高频同步整流降压转换器。它提供了一种非常紧凑的解决方案，可在较宽的输入电源范围内实现10A输出电流，并具备出色的负载和线性调节能力。 MP8758H采用恒定导通时间（COT）控制方案，可实现快速瞬态响应并简化环路稳定。COT控制方案可在轻载运行时无缝切换至PFM模式，从而提高轻载效率。 漏极开路电源正常信号表示输出电压处于其标称电压范围内。 完整的保护功能包括过流保护（OCP）、过压和欠压保护（OVP、UVP）以及热关断保护。 MP8758H所需的外部元件数量极少且易于获取，采用QFN - 21（3mmx4mm）封装。
商品特性
- 4.5V至22V宽工作输入范围
- 10A连续输出电流
- 低RDS(ON)内部功率MOSFET
- 专有开关损耗降低技术
- 内部软启动
- 输出放电功能
- 500kHz开关频率
- PFM/PWM模式选择
- 打嗝模式、OCP、OVP和UVP保护
- 自动重试热关断
- 输出电压可从0.604V开始调节
应用领域
- 机顶盒和多功能打印机
- 平板电视和显示器
- 分布式电源系统
