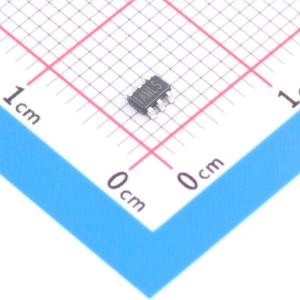

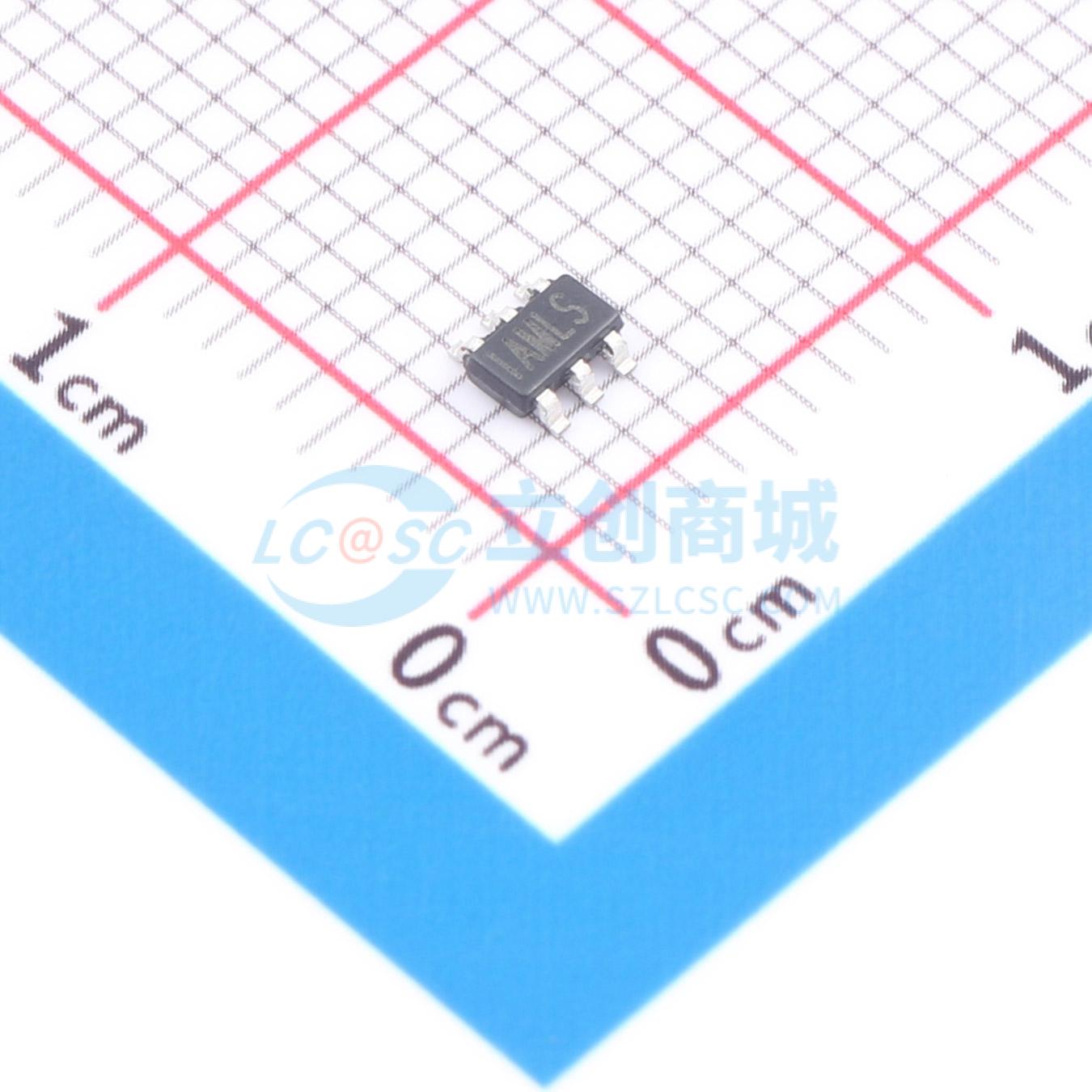

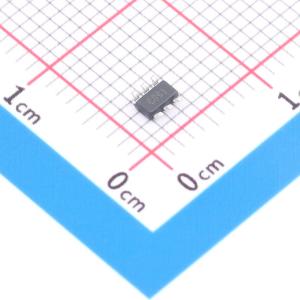

温馨提醒：图片仅供参考，商品以实物为准
MPQ2451DJ-AEC1-LF-Z
36V、2MHz、0.6A降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A以内(小电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2451DJ-AEC1-LF-Z
- 商品编号
- C6306494
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~36V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 130uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ2451是一款高频降压型开关稳压器，集成了高压高端功率MOSFET。它采用电流模式控制，可高效提供高达0.6A的输出，实现快速环路响应。 3.3V至36V的宽输入电压范围适用于各种汽车降压应用，3μA的关断模式静态电流使其适用于电池供电应用。 MPQ2451通过在轻载条件下降低开关频率，减少开关和栅极驱动损耗，从而在宽负载范围内实现高功率转换效率。 频率折返功能可防止启动期间电感电流失控。热关断功能确保可靠的容错操作。 MPQ2451提供经济高效的SOT23 - 6L、TSOT23 - 6L和QFN - 6L封装。
商品特性
- 保证工业/汽车温度范围，工作静态电流为130μA
- 3.3V至36V宽工作输入电压范围
- 500mΩ内部功率MOSFET
- 2MHz固定开关频率
- 内部补偿
- 使用陶瓷输出电容时稳定
- 内部软启动
- 无需电流检测电阻的精确电流限制
- 效率>90%
- 输出电压可在0.8V至0.9·VIN之间调节，提供5V和3.3V固定输出
- 6引脚SOT23、TSOT23和QFN封装
- 符合AEC - Q100 1级标准
应用领域
- 高压电源转换
- 汽车系统
- 工业电源系统
- 分布式电源系统
- 电池供电系统
