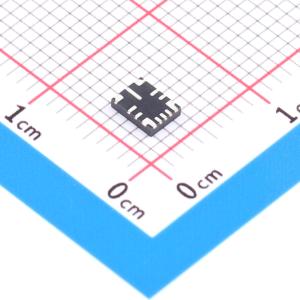

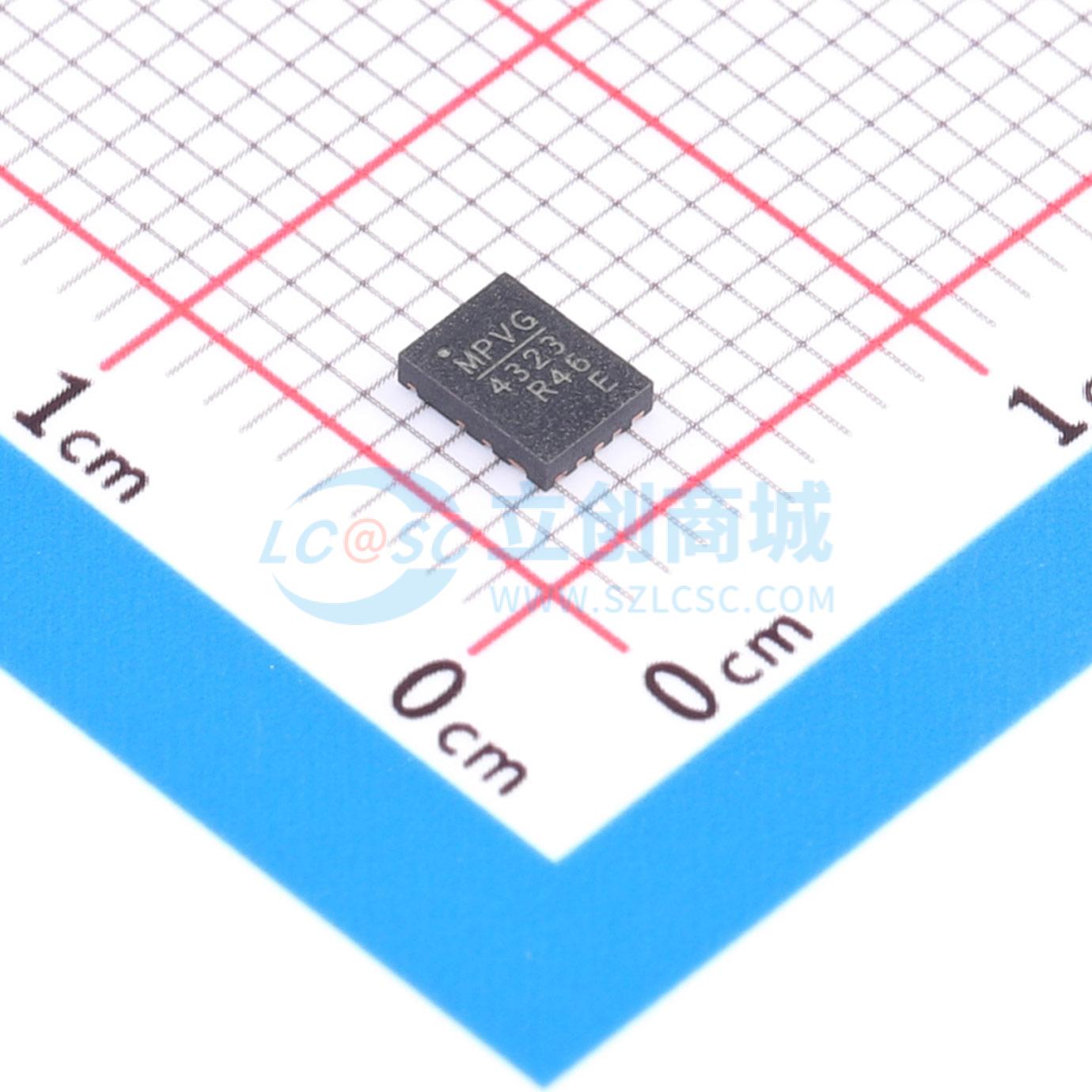

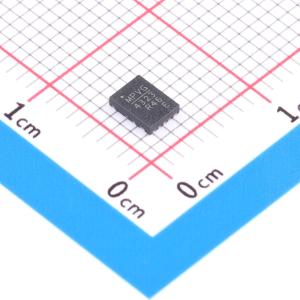

MPQ4323GLE-AEC1-Z
耐42V负载突降、3A、超紧凑型、低静态电流同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4323GLE-AEC1-Z
- 商品编号
- C6306530
- 商品封装
- QFN-12(3x4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~36V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 350kHz~2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ4323是一款频率可配置（350kHz至2.5MHz）的同步降压开关稳压器，集成了内部高端和低端功率MOSFET。该器件采用峰值电流模式控制，可提供3A的高效输出电流。 3.3V至36V的宽输入电压范围和42V负载突降耐受性，适用于汽车输入环境中的各种降压应用。1μA的关断电流（ISD）使该器件可用于电池供电的应用。 通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。 开漏电源正常信号表示输出电压在其标称电压的94.5%至105.5%范围内。 频率折返有助于防止启动期间电感电流失控。热关断功能可确保可靠的容错操作。 该器件还提供高占空比和低压差模式，适用于汽车冷启动条件。 MPQ4323提供QFN - 12（2mmx3mm）和QFN - 12（3mmx4mm）封装。
商品特性
- 专为汽车应用设计：
- 可承受42V负载突降
- 支持3.1V冷启动
- 3A连续输出电流
- 3V至36V宽工作输入电压（VIN）范围
- -40℃至+150℃工作结温范围
- 延长电池寿命：
- 1μA关断电流（ISD）
- 20μA睡眠模式静态电流
- 先进异步调制（AAM）模式可提高轻载效率
- 高性能散热设计：
- 集成70mΩ高端和50mΩ低端MOSFET
- 65ns最小导通时间和50ns最小关断时间
- 优化以降低EMC/EMI：
- 扩频频率（FSS）调制
- 对称输入电压（VIN）引脚布局
- 符合CISPR25 5级标准
- 350kHz至2.5MHz可配置开关频率（fSW）
- MeshConnect™倒装芯片封装
- 其他特性：
- 电源正常（PG）输出
- 低压差（LDO）模式
- 带打嗝模式的过流保护（OCP）
- 提供QFN - 12（2mmx3mm）或QFN - 12（3mmx4mm）封装
- 提供可焊侧翼封装
- 符合AEC - Q100 1级标准
应用领域
- 汽车信息娱乐系统
- 汽车仪表盘
- 高级驾驶辅助系统
- 工业电源系统
