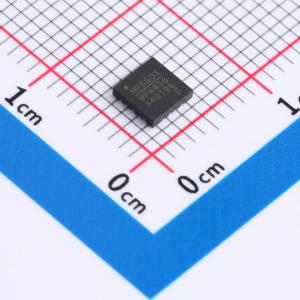

MPQ4436GRE-AEC1-Z

45V, 6A, 低静态电流同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，3A以上(大电流)方案，MPQ4436/4436A 是一款宽输入电压范围（3.3V 至 45V）、低静态电流（1.7uA 关断模式下）、高效率（最高 6A 输出电流）的同步降压转换器。它具有内置高侧和低侧功率MOSFET,支持可编程开关频率（350kHz 至 1000kHz）,适用于汽车和工业应用。
品牌名称: MPS(芯源)
商品型号: MPQ4436GRE-AEC1-Z
商品编号: C6306540
商品封装: QFN-20(4x4)
包装方式: 编带
商品毛重: 0.32克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ4436/4436A 是一款频率可编程的同步降压开关稳压器，集成了内部高端和低端功率 MOSFET。它采用电流模式控制实现快速环路响应，可提供 6A（或更低）的高效输出。 3.3V 至 45V 的宽输入电压范围适用于汽车输入环境中的各种降压应用。1.7μA 的关断模式静态电流使该器件可用于电池供电的应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在较宽的负载范围内实现高功率转换效率。漏极开路电源正常信号指示输出电压处于其标称电压的 93%至 106%范围内。频率折返功能有助于防止启动期间电感电流失控。热关断功能可确保可靠的容错操作。该器件具备高占空比和低压差模式，适用于汽车冷启动工况。 MPQ4436/4436A 采用 QFN - 20（4mmx4mm）封装。

商品特性

3.3V 至 45V 宽工作电压范围
6A 连续输出电流
1.7μA 低关断电源电流
18μA 睡眠模式静态电流
内部 48mΩ 高端和 20mΩ 低端 MOSFET
350kHz 至 1000kHz 可编程开关频率，适用于汽车电池应用
可同步至外部时钟
具备多相功能
异相同步时钟输出
可选频率扩频（FSS）功能以降低 EMI
MPQ4436：非 FSS 版本
MPQ4436A：FSS 版本
对称 VIN 设计以降低 EMI
电源正常输出
外部软启动
100ns 最小导通时间
可选先进异步模式（AAM）或强制连续导通模式（FCCM）
低压差模式
打嗝式过流保护
采用 QFN - 20（4mmx4mm）封装
采用可焊侧翼封装
符合 AEC - Q100 1 级标准

应用领域

汽车信息娱乐系统
汽车仪表盘
高级驾驶辅助系统
工业电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~45V
	输出电压	-
	输出电流	6A
	开关频率	350kHz~1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
