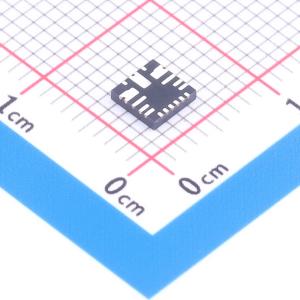

MP4436GR-Z

45V、6A、低静态电流同步降压转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP4436GR-Z
商品编号: C6306133
商品封装: QFN-20(4x4)
包装方式: 编带
商品毛重: 0.131克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；可调软启动；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

MP4436/MP4436A是一款同步降压开关稳压器，具有可配置频率，并集成了内部高端和低端功率MOSFET。它可提供最高6A的高效输出，以及用于快速环路响应的电流模式控制。3.3V至45V的宽输入范围适用于汽车输入环境中的各种降压应用。1.7μA的关断模式静态电流使该器件可用于电池供电的应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动器损耗，可在宽负载范围内实现高功率转换效率。开漏电源正常信号指示输出电压在其标称电压的93%至106%范围内。频率折返有助于防止启动期间电感电流失控。热关断功能提供可靠的容错操作。该器件还为汽车冷启动条件提供高占空比和低压差模式。MP4436/MP4436A采用QFN - 20（4mmx4mm）封装。

商品特性

3.3V至45V宽工作电压范围
6A连续输出电流
1.7μA低关断电源电流
18μA睡眠模式静态电流
内部48mΩ高端和20mΩ低端MOSFET
350kHz至530kHz可配置开关频率，适用于汽车电池应用
可同步至外部时钟
多相能力
异相同步时钟输出
MP4436A：具有频率扩展频谱（FSS）选项，可降低EMI
对称VIN，可降低EMI
电源正常输出
外部软启动
100ns最小导通时间
可选高级异步模式（AAM）或强制连续导通模式（FCCM）
低压差模式
打嗝模式过流保护
采用QFN - 20（4mmx4mm）封装

应用领域

汽车信息娱乐系统
汽车仪表盘
高级驾驶辅助系统（ADAS）
工业电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.3V~45V
	输出电压	-
	输出电流	6A
	开关频率	350kHz~530kHz
	工作温度	-40℃~+125℃
