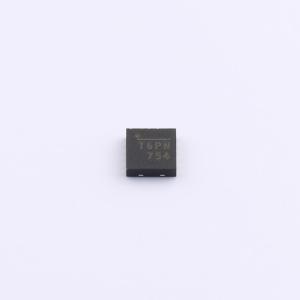

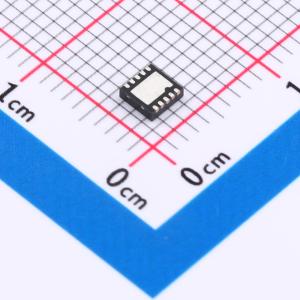

MP2490DQ-LF-Z
具备可编程输出电流限制功能的1.5A、36V、700KHz降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2490DQ-LF-Z
- 商品编号
- C6306059
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~36V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 1.5A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2490是一款单片降压开关模式转换器，具有可编程输出电流限制功能。在较宽的输入电源范围内，它能实现1.5A的连续输出电流，并具备出色的负载和线性调节能力。 最大输出电流可通过检测流经电感直流电阻（DCR）或精确的检测电阻的电流来进行编程。 故障状态保护功能包括逐周期电流限制和热关断。 MP2490仅需最少数量的常用标准外部元件。MP2490提供QFN10（3mm x 3mm）、8引脚SOIC和PDIP封装。
商品特性
- 4.5V至36V宽工作输入范围
- 可编程至1.5A输出电流
- 输出电压可在0.8V至15V之间调节
- 可编程输出电流限制，无功率损耗
- 0.25Ω内部功率MOSFET开关
- 使用低ESR输出陶瓷电容时保持稳定
- 500mA（Vo = 5V）时效率达95%
- 固定700kHz频率
- 热关断
- 逐周期过流保护
- 提供QFN10（3mm x 3mm）、8引脚SOIC和PDIP封装
应用领域
- USB电源
- 汽车点烟器适配器
- 线性充电器电源
