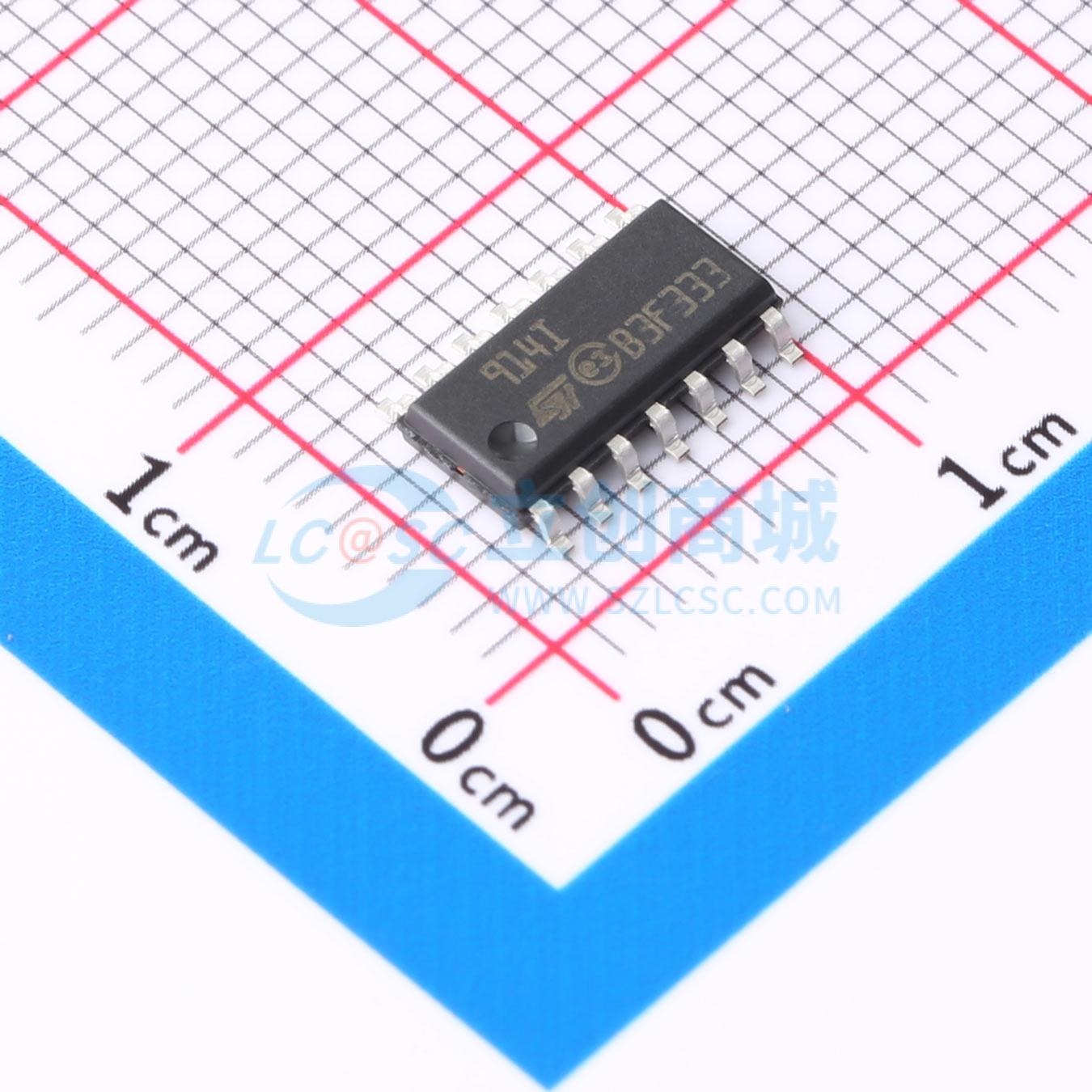

TS914ID
低功耗，具有CMOS输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一款轨到轨CMOS四运算放大器,设计用于单电源或双电源电压供电。输入电压范围Vicm包含两个电源轨VCC+和VCC-。输出在RL = 10 kΩ时达到VCC + 50 mV、VCC + 50 mV,在RL = 600 Ω时达到VCC + 350 mV、VCC + 350 mV。该产品提供2.7至16 V的宽电源电压工作范围,每个放大器的电源电流仅为200 μA(VCC = 3 V)。源极和漏极输出电流能力通常为40 mA(VCC = 3 V),由内部限制电路固定。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS914ID
- 商品编号
- C672212
- 商品封装
- SO-14
- 包装方式
- 管装
- 商品毛重
- 0.415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 800kHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 300pA | |
| 输入失调电流(Ios) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 200uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TS914器件是一款轨到轨CMOS四路运算放大器，设计用于单电源或双电源电压操作。输入电压范围Vicm包括两个电源轨VCC+和VCC-。输出达到VCC- + 50 mV, VCC+ - 50 mV（当RL = 10 kΩ时），以及VCC- + 350 mV, VCC+ - 350 mV（当RL = 600 Ω时）。该产品提供从2.7 V至16 V的宽电源电压工作范围，且电源电流仅为200 μA/放大器（VCC = 3 V）。源电流和灌电流输出能力典型值为40 mA（在VCC = 3 V时），由内部限流电路固定。
商品特性
- 轨到轨输入和输出电压范围
- 单（或双）电源供电，电压范围从2.7 V至16 V
- 极低的输入偏置电流：典型值1 pA
- 低输入失调电压：最大5 mV（A级）
- 指定用于600 Ω和100 Ω负载
- 低电源电流：200 μA/放大器（VCC = 3 V）
- 抗闩锁能力
- 本规范中包含Spice宏模型
