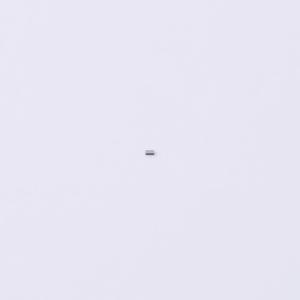

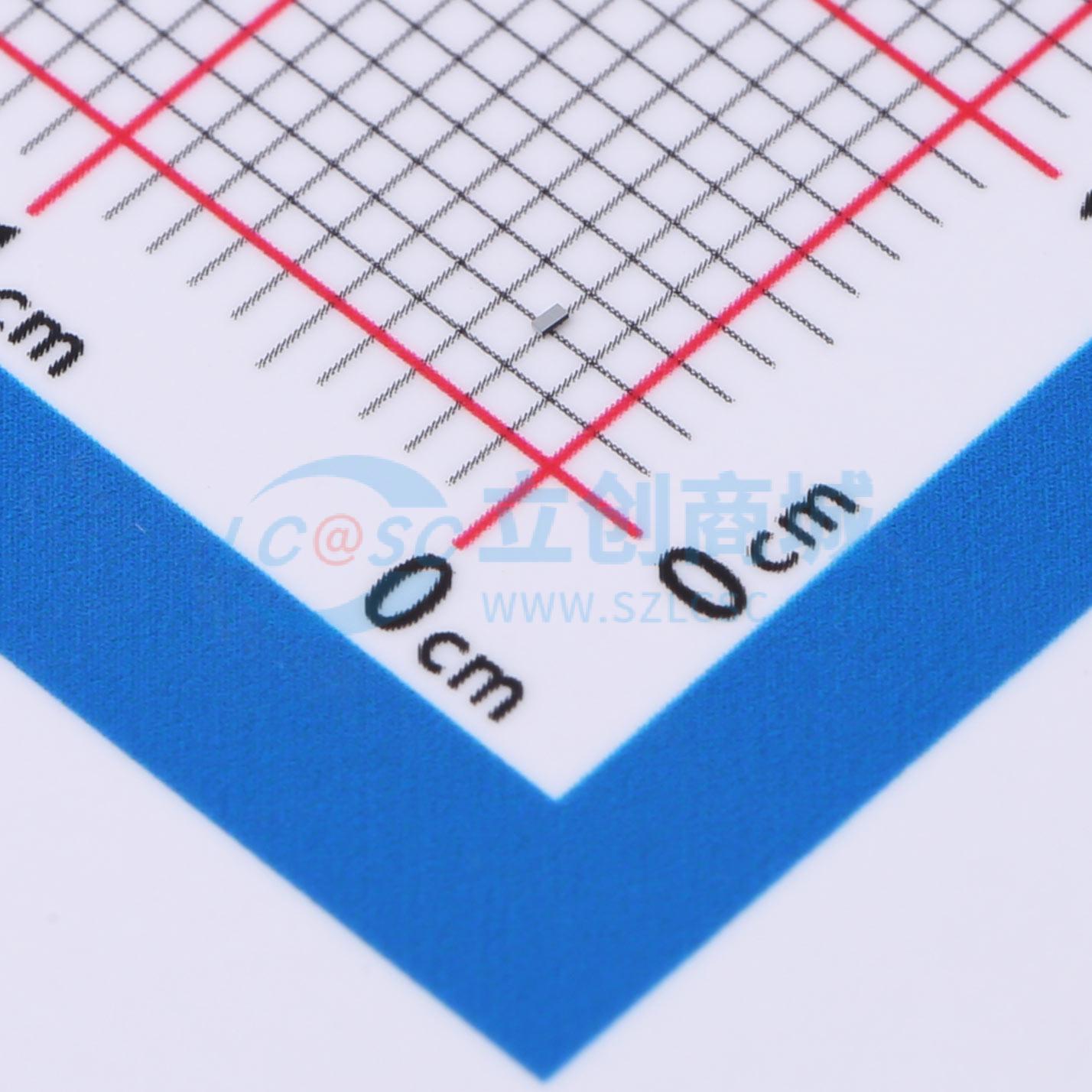

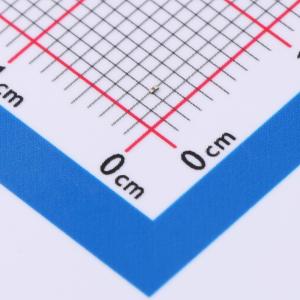

温馨提醒：图片仅供参考，商品以实物为准
ESD130B1W0201E6327XTSA1
双向ESD 5.5V截止 峰值脉冲电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电（ESD）保护器件具有双向对称的电流-电压（I/V）特性和出色的钳位性能。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD130B1W0201E6327XTSA1
- 商品编号
- C672215
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 27V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 27.5W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
这款静电放电（ESD）保护器件具有双向对称的电流-电压（I/V）特性和出色的钳位性能。
商品特性
- 符合以下标准的ESD/瞬态保护：IEC61000 - 4 - 2（ESD）：±18 kV（空气放电）/ ±18 kV（接触放电）；IEC61000 - 4 - 4（EFT）：±2.5 kV / ±50 A（5/50 ns）；IEC61000 - 4 - 5（浪涌）：±2.5 A（8/20 μs）
- 双向最大工作电压：VW M = ±5.5 V
- 线路电容：在f = 1 MHz时，CL = 0.3 pF
- 钳位电压：在ITLP = 16 A、Rdyn = 0.8 Ω时，Vcl = 20 V
- 极低的泄漏电流：IL = 1 nA
- 小尺寸贴片封装0201，薄型设计（0.58x0.28x0.15 mm³）
应用领域
- USB 3.x Gen. 1
- USB 2.0
- HDMI
- DisplayPort
