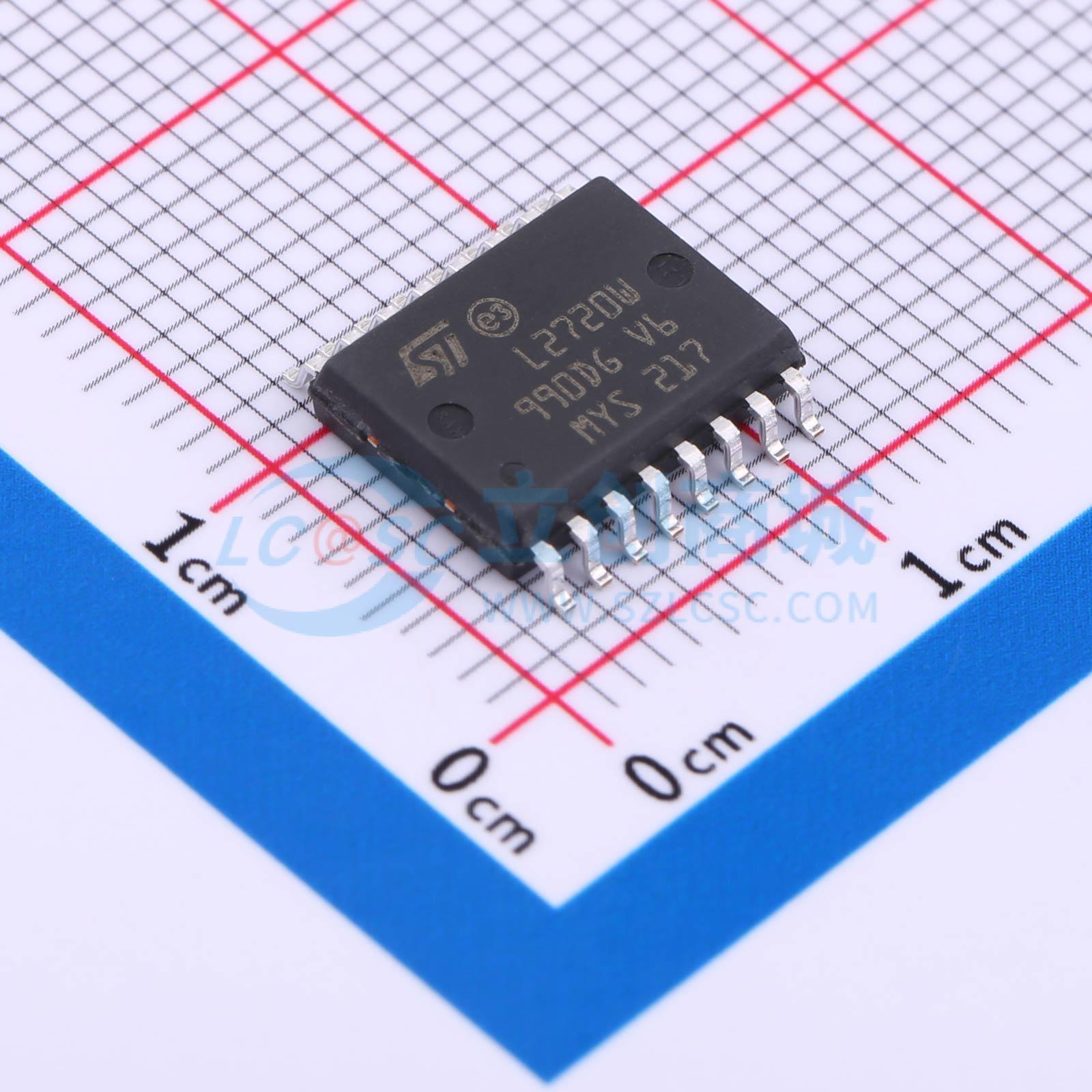

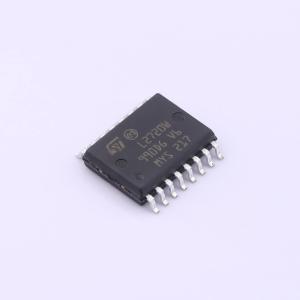

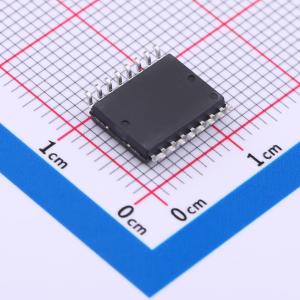

L2720W13TR
低压降双功率运算放大器
- 描述
- L2720W 是一款采用 SO16（宽体）封装的单片集成电路，可用作功率运算放大器，适用于包括伺服放大器和电源在内的广泛应用场景。它特别适合驱动线圈、感性负载以及用于电机。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L2720W13TR
- 商品编号
- C672328
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 1uA | |
| 输入失调电流(Ios) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 8dB | |
| 静态电流(Iq) | 15mA | |
| 输出电流 | 1A | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4V~28V | |
| 双电源电压(Vee~Vcc) | -2V~14V | |
| 功能特性 | - |
商品概述
L2720W是一款采用SO16（宽）封装的单片集成电路，可用作功率运算放大器，适用于多种应用场景。其高增益和高输出功率能力在需要运算放大器与功率增强器组合的场景下提供良好性能。
商品特性
- 输出电流可达1A
- 可在低电压下工作
- 支持单电源或分电源供电
- 具有大共模和差模范围
- 低输入失调电压
- 接地兼容输入
- 低饱和电压
- 具备热关断功能
- 配备钳位二极管
- 采用SO16（宽）封装
应用领域
- 伺服放大器
- 电源
- 驱动线圈
- 驱动感性负载
- 电机
