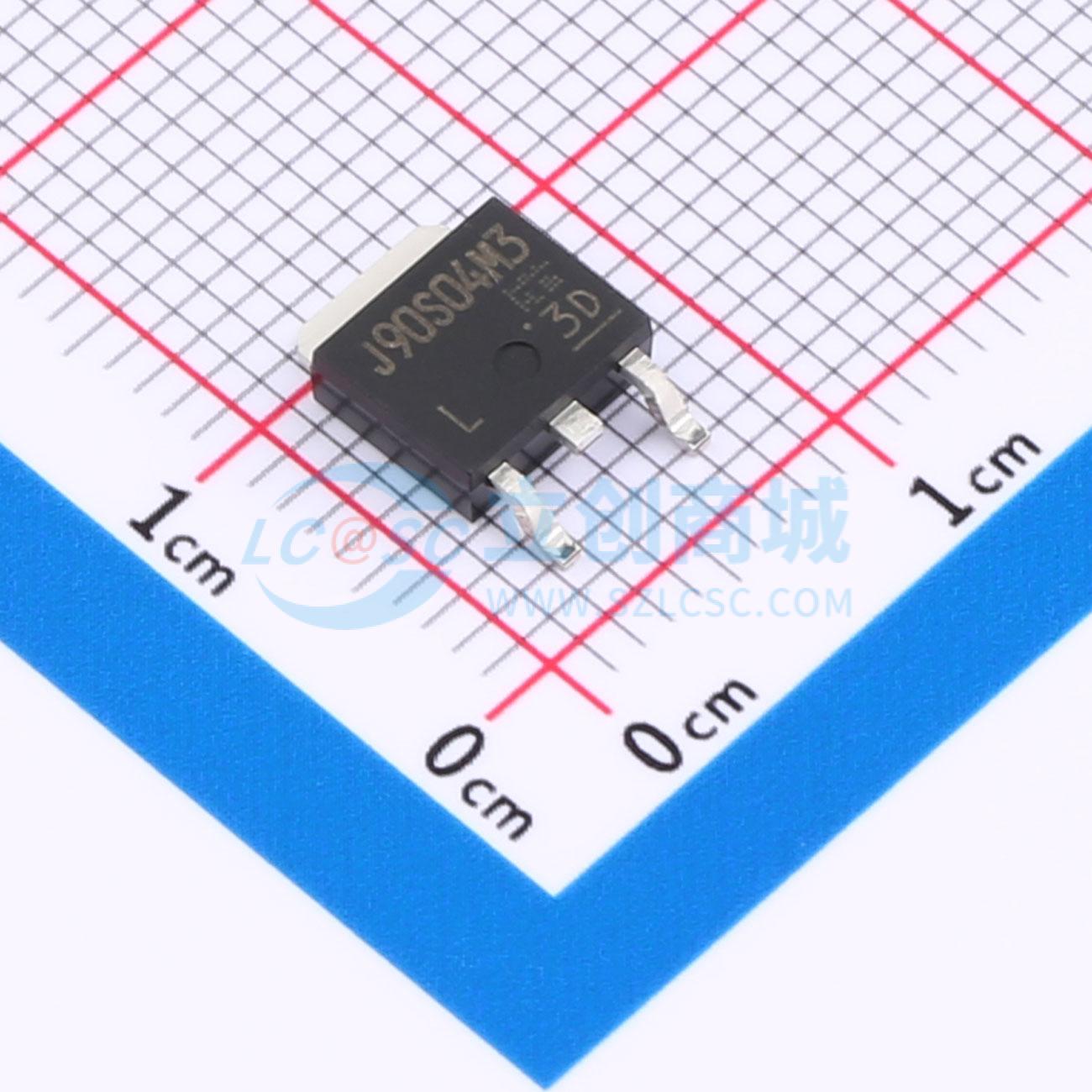

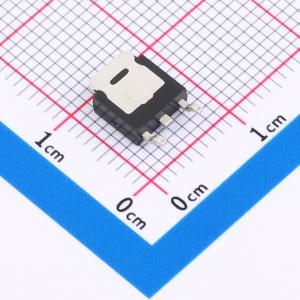

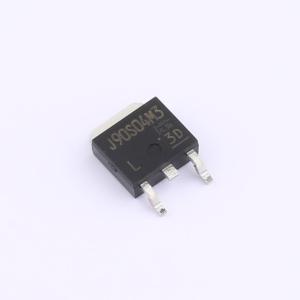

温馨提醒：图片仅供参考，商品以实物为准
TJ90S04M3L,LQ
1个P沟道 耐压:40V 电流:90A
SMT扩展库PCB免费打样
- 描述
- 特性：AEC-Q101认证。 低漏源导通电阻：RDS(ON) = 3.4 mΩ（典型值）。 低漏电流：IDSS = -10 μA（最大值）(VDS = -40V)。 增强模式：VDM = -1.0 至 -2.0V (VDS = -10V, ID = -1mA)。应用：汽车。 电机驱动器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TJ90S04M3L,LQ
- 商品编号
- C5986386
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.506667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 3.4mΩ@10V | |
| 耗散功率(Pd) | 180W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 172nC@10V | |
| 输入电容(Ciss) | 7.7nF@10V | |
| 反向传输电容(Crss) | 825pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 990pF |
商品特性
- 低漏源导通电阻：采用超级结结构DTMOS时，RDS(ON) = 0.327Ω（典型值）
- 易于控制栅极开关
- 增强型：Vth = 2.7至3.7 V（VDS = 10 V，ID = 0.5 mA）
应用领域
- 开关稳压器
