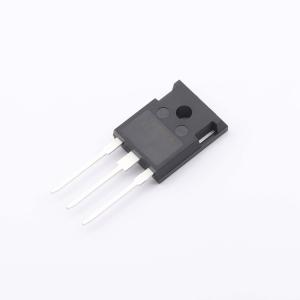

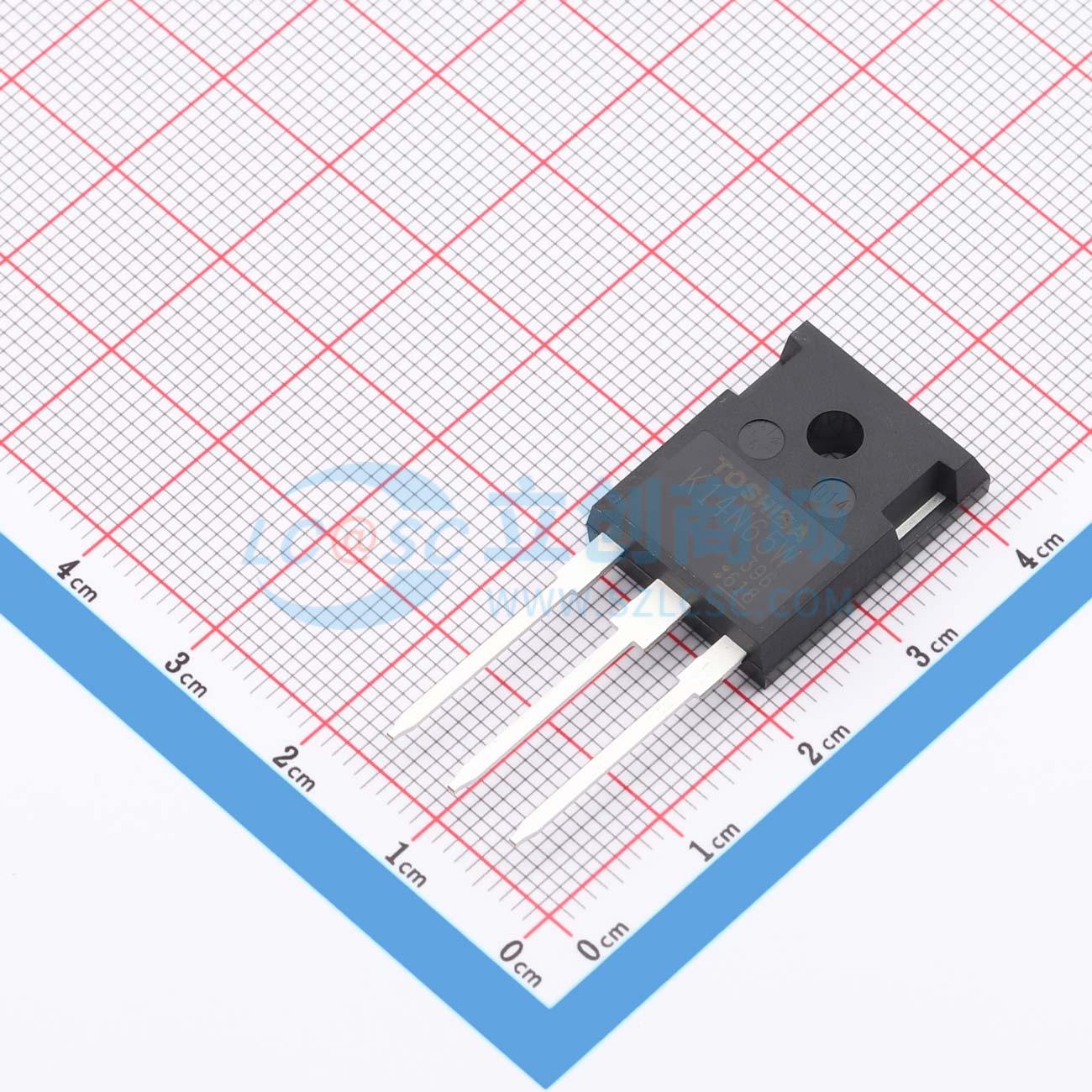

TK14N65W,S1F
1个N沟道 耐压:650V 电流:13.7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK14N65W,S1F
- 商品编号
- C5986406
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 13.7A | |
| 导通电阻(RDS(on)) | 250mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 130W | |
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | 1.3nF |
商品特性
- 低漏源导通电阻:采用超级结结构DTMOS时,RDS(ON) = 0.22 Ω(典型值)
- 易于控制栅极开关
- 增强型:Vth = 2.5至3.5 V(VDS = 10 V,ID = 0.69 mA)
应用领域
- 开关稳压器
